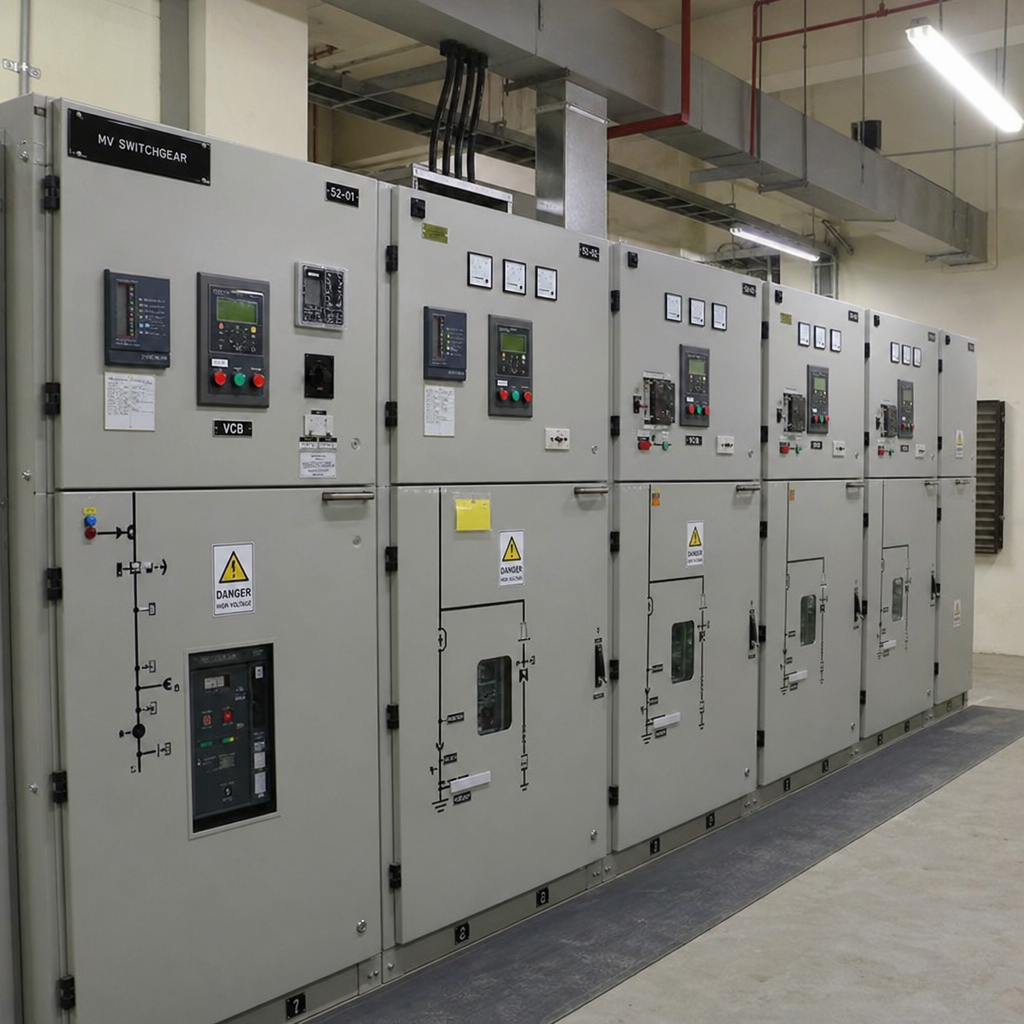

Распределительное оборудование среднего напряжения служит точкой управляемого коммутации, изоляции, защиты и учёта для критически важных систем среднего напряжения. Успешный монтаж электрического распределительного устройства зависит не только от установки шкафов на фундамент: перед вводом в эксплуатацию необходимо подготовить площадку, обеспечить надлежащее хранение, выполнить заземление, организовать прокладку кабелей, провести пусконаладочные работы, оформить необходимую документацию и разработать долгосрочный план технического обслуживания оборудования среднего напряжения. Настоящие Рекомендации по монтажу распределительного оборудования среднего напряжения и требования к зарубежным объектам содержат практические шаги планирования для внутренних и международных проектов, подчеркивая при этом главное правило: строго следовать инструкциям производителя, местным законам, требованиям энергетических компаний и проверенным процедурам электробезопасности.
Что требуется для безопасного монтажа распределительного оборудования среднего напряжения?
Безопасная установка предполагает использование соответствующего оборудования для данной сети, подготовленное помещение или корпус, проверенные параметры защитных устройств, обученный персонал и документально оформленные проверки перед первым включением. Согласно рекомендациям МЭК, распределение среднего напряжения обычно относят к значениям выше 1 кВ и, как правило, до 52 кВ включительно; при этом линейка SafeGear компании ABB представляет собой пример внутреннего металлокорпусного распределительного оборудования среднего напряжения для первичной распределительной сети мощностью до 15 кВ. Поскольку номиналы, конструкция, правила доступа и условия эксплуатации различаются в зависимости от модели и страны, монтажным бригадам никогда не следует полагаться лишь на универсальный чек‑лист. (electrical-installation.org)
Практическая цель проста: исключить контакт людей с токоведущими частями, обеспечить локализацию аварийных ситуаций в соответствии с проектными решениями и поддерживать работу оборудования в заданных эксплуатационных условиях. Это означает, что проектная команда должна утвердить чертежи, фундаменты, вводы кабелей, цепи управления и питания, системы вентиляции, необходимые зазоры, пути для подъёма и испытательное оборудование ещё до поступления распределительного устройства. Кроме того, на зарубежных объектах требуется заблаговременная координация по вопросам таможенных документов, местной сертификации, языковых требований, запасных частей и наличия квалифицированного пусконаладочного персонала.
Основные функции распределительного оборудования среднего напряжения
Оборудование среднего напряжения устанавливается для защиты, изоляции, управления и учёта электроэнергии в распределительных сетях. В типовой подстанции среднего/низкого напряжения установка может подключаться к сети энергоснабжающей организации, обеспечивать общую защиту, питать трансформаторы, осуществлять внутреннее распределение электроэнергии и поддерживать учёт, в зависимости от проектного решения. Эти функции делают распределительное устройство центральным элементом оперативного управления, а не просто шкафом с выключателями. (electrical-installation.org)
Для владельцев преимуществом является контролируемая непрерывность работы. Правильно подобранное и установленное распределительное устройство среднего напряжения позволяет операторам изолировать участки для проведения технического обслуживания, устранять повреждения с помощью согласованной системы защиты и снижать риск небезопасного переключения. Для подрядчиков это означает, что механическая сборка, электрические соединения, работа с реле и функциональные испытания должны рассматриваться как единый комплексный пакет монтажных работ.
Планирование перед монтажом и подготовка площадки
Лучшие монтажи решаются ещё до того, как будет распакован первый шкаф. Начните с однолинейной схемы, чертежей завода‑изготовителя, схемы релейной защиты, плана этажа, ведомости кабелей и проекта заземления. Сравните эти документы с поставленным оборудованием среднего напряжения, чтобы компоновка шкафов, их номиналы, данные по вспомогательному напряжению, трансформаторам тока/напряжения и дополнительные элементы соответствовали утверждённому проекту.
Практический обзор готовности должен подтвердить:
- Комнаты распределительного устройства закрыты, безопасны, сухие, чистые и предназначены исключительно для электрооборудования.
- Полы, закладные каналы, траншеи, проёмы и пути для подъёма оборудования соответствуют утверждённым чертежам.
- Имеется достаточное пространство для дверей, выдвижных частей, инструментов для монтажа, испытательного оборудования и будущего технического обслуживания.
- Заземляющие проводники, точки соединения и заземляющие шины установлены в соответствии с проектом.
- Ясно понятны требования к пространству для изгиба кабелей, клеммным пластинам, маршрутам контрольной проводки и разделению различных систем.
- Временное хранение защищает шкафы от влаги, пыли, вибрации и агрессивной среды.
- Комиссионная бригада располагает самыми свежими руководствами, формами испытаний, файлами настроек и утверждёнными процедурами.
Экологический контроль заслуживает особого внимания. Руководство IEC, касающееся внутреннего оборудования среднего напряжения, признаёт, что влажность и конденсация могут оказывать влияние на оборудование, и устанавливает предельные значения влажности при нормальных условиях эксплуатации, одновременно отмечая, что конденсация всё же может возникать. Поэтому проектные команды должны рассматривать системы обогрева, вентиляции, осушения, герметизацию и уборку как меры по повышению надёжности, а не как дополнительные отделочные элементы.electrical-installation.org)
Последовательность монтажа систем среднего напряжения
Типичная установка электрощитового оборудования проходит этапы приёмки, размещения, сборки, подключения, проверки, испытаний и ввода в эксплуатацию. Точная последовательность должна соответствовать инструкции производителя, однако логика остаётся неизменной: сначала обеспечить защиту оборудования, затем точно выровнять его, правильно выполнить заземление, аккуратно произвести соединения и перед вводом в эксплуатацию проверить каждую функцию.
Последовательность выполнения работ обычно включает:
- Приёмочная проверка:Перед подписанием акта о приёмке проверьте транспортные ящики, наличие противоударных индикаторов (если предусмотрены), маркировку панелей, комплектующие и отсутствие видимых повреждений.
- Контроль хранения:Держите панели в вертикальном положении, сухими, чистыми и защищёнными до тех пор, пока помещение не будет готово к установке.
- Размещение и крепление:Перемещайте панели с использованием одобренных методов подъёма, выравнивайте их по линии и надёжно закрепляйте на фундаменте.
- Механическая сборка:Соединяйте секции, устанавливайте перемычки шин или соединения для транспортировки, а также монтируйте предусмотренные производителем ограждения и крышки.
- Заземление и узлы соединения:Подключите главную заземляющую шину и проверьте электрическую непрерывность по всей линии.
- Кабели питания и управления:Закончите подключение кабелей среднего напряжения, экранированных проводов, сальников, контрольных жил и вспомогательных цепей в соответствии с чертежами и требованиями к моменту затяжки.
- Функциональные проверки:Проверьте работу створок, блокировок, механизмов переключения, работы дверей, индикаторов, обогревателей, сигнализации, а также цепей отключения и включения.
- Пусконаладочные испытания:Проведите необходимые проверки изоляции, электрической непрерывности, соотношений, полярности, настройки реле, времени срабатывания автоматических выключателей, вторичных вводов и координации защитных устройств — в зависимости от конкретного случая.
- Разрешение на включение под напряжение:Перед подачей напряжения проверьте все разрешения, протоколы испытаний, дефектные ведомости, границы безопасности и процедуры переключения.
Как следует выполнять монтаж распределительного оборудования среднего напряжения ABB?
Монтаж распределительного оборудования среднего напряжения ABB должен осуществляться строго в соответствии с инструкцией ABB, предназначенной для данного конкретного изделия, а не по рекомендациям, взятым из других моделей или классов напряжения. Например, документация ABB UniGear ZS1 структурирует мероприятия по монтажу, эксплуатации, вводу в эксплуатацию и техническому обслуживанию, указывая, что техническое обслуживание включает осмотр, сервисное обслуживание и ремонт; компания ABB также рекомендует привлекать квалифицированных, обученных специалистов и строго соблюдать местные нормативные требования.library.e.abb.com)
Для монтажников это означает, что руководство ABB является контролируемым проектным документом. Используйте его для уточнения методов подъёма, сборки по частям при транспортировке, работ с шинопроводами, значений крутящего момента, проверок блокировок, обращения с выдвижными частями и этапов ввода в эксплуатацию. Если в проекте предусмотрена поддержка со стороны ABB по установке средневольтного распределительного устройства, уточните, кто — сервисный персонал ABB, уполномоченный партнёр или электротехнический подрядчик — несёт ответственность за надзор, испытания и окончательную документацию.
Требования к зарубежной площадке, изменяющие проект
Зарубежные проекты повышают уровень риска, поскольку условия на месте, действующие нормы, логистика и доступные квалификации могут существенно отличаться от предположений проектного бюро. Необходимо соблюдать местные стандарты и правила защиты людей, а также учитывать рекомендации МЭК там, где это применимо. Перед отгрузкой проект должен определить компетентный орган, правила взаимодействия с коммунальными службами, этапы инспекций, а также требуемый язык для маркировки, руководств, предупреждений и эксплуатационных процедур.electrical-installation.org)
Заранее планируйте:
- Импортные документы, упаковочные листы, сертификаты и страновые требования к соответствию.
- Морские, пустынные, тропические, высокогорные или загрязнённые среды, которые могут влиять на изоляцию и защиту от коррозии.
- Задержки хранения в портах, складских площадках или на незавершённых подстанциях.
- Местная доступность испытательных приборов, грузоподъёмного оборудования, инструментов для контроля крутящего момента, расходных материалов и поверенных измерительных приборов.
- Обучение операторов, которым предстоит устанавливать, изолировать, проводить испытания и осуществлять техническое обслуживание распределительного устройства.
- Стратегия запасных частей для реле, вспомогательных устройств, нагревателей, сигнальных ламп, предохранителей, автоматических выключателей и рукояток управления.
Техническое обслуживание начинается с момента монтажа
Техническое обслуживание распределительного оборудования среднего напряжения становится проще, если монтажная бригада ведёт точные записи и обеспечивает чистоту оборудования. Руководства по оборудованию среднего напряжения обычно различают такие виды работ, как осмотр, сервисное обслуживание, ремонт, профилактическое техобслуживание и обслуживание на основе оценки рисков; интервалы между этими мероприятиями зависят от эксплуатационной нагрузки, уровня загрузки, частоты коммутации, числа коротких замыканий, степени загрязнённости и агрессивности окружающей среды. (library.e.abb.com)
Перед сдачей объекта необходимо подготовить базовый пакет документов, включающий протоколы испытаний, настройки реле, записи о затяжке крепежных соединений, исполнительные чертежи, фотографии шильдиков, перечни запасных частей и рекомендации по устранению выявленных недостатков. Операторам также следует знать, какие проверки можно проводить визуально, какие требуют отключения оборудования, а какие должны выполняться только квалифицированным обслуживающим персоналом.
Финальный контрольный список при вводе в эксплуатацию и передаче объекта
Используйте окончательный контрольный список, чтобы предотвратить превращение незначительных упущений в эксплуатационные проблемы:
- Все щиты очищены, закрыты, промаркированы и свободны от инструментов и посторонних предметов.
- Проверены заземление, блокировки, защитные створки, механизмы перемещения и механические индикаторы.
- Настройки защиты утверждены и проверены.
- Проверено питание управления, сигнализация, обогреватели, измерительные приборы и средства связи.
- Завершены испытания кабелей и проведён осмотр концевых соединений.
- Утверждены эксплуатационные процедуры, разрешения и последовательность операций при коммутации.
- Переданы план технического обслуживания, запасные части, руководства и документы по обучению.
Распределительное оборудование среднего напряжения — это долговечная инфраструктура, но только при условии, что монтаж выполнен в соответствии с проектными решениями. Относитесь к площадке как к неотъемлемой части системы, заранее привлекайте квалифицированных специалистов, документируйте каждый ключевой этап и согласовывайте зарубежные требования ещё до отправки оборудования. Такая дисциплина обеспечивает более безопасный старт систем среднего напряжения и даёт операторам чёткую дорожную карту для надёжного технического обслуживания после ввода в эксплуатацию.
