Progettazione EMC anti‑interferenza per convertitori di frequenza montati in armadio

I convertitori di frequenza montati in armadio sono dispositivi potenti, compatti ed essenziali nei moderni sistemi di controllo dei motori; tuttavia, possono anche diventare una fonte significativa di rumore elettromagnetico se l’armadio non è progettato con attenzione. Un approccio pratico all’EMC combina disciplina nel layout, messa a terra, gestione dei cavi, soluzioni di schermatura, filtraggio e procedure di installazione affidabili. Quando questi elementi lavorano in sinergia, si ottiene una compatibilità elettromagnetica più elevata, una migliore stabilità del segnale e un numero ridotto di guasti imprevisti sul campo.

Perché l’EMC è importante nei convertitori di frequenza montati in armadio?

L’EMC è fondamentale perché un convertitore di frequenza commuta tensione e corrente ad alta velocità, generando interferenze condotte e irradiate che possono disturbare sensori, PLC, linee di comunicazione, schede di controllo e apparecchiature vicine. Una buona progettazione EMC anti‑interferenza per convertitori di frequenza montati in armadio riduce tali rischi prima che si traducano in interventi di protezione indesiderati, errori di comunicazione, feedback imprecisi o comportamento instabile della macchina.

All’interno di un armadio, il convertitore raramente è isolato: spesso condivide lo spazio con alimentatori, contattori, relè, morsettiere, moduli I/O, circuiti di sicurezza e dispositivi di comunicazione. Senza una progettazione accurata, il rumore può propagarsi attraverso i cavi, i pannelli dell’armadio, i percorsi di messa a terra e persino le piccole fessure tra superfici conduttive.

L’obiettivo non è semplicemente “bloccare il rumore” dopo l’installazione. La strategia migliore consiste nel controllare come le interferenze vengono generate, come si accoppiano ad altri circuiti e come ritornano alla loro sorgente. È proprio qui che la mitigazione delle interferenze diventa un compito di progettazione a livello di sistema, piuttosto che una scelta accessoria da effettuare all’ultimo minuto.

I principali percorsi di interferenza all’interno di un armadio per convertitori

Le interferenze elettromagnetiche si propagano solitamente lungo più vie contemporaneamente. Comprendere questi percorsi aiuta gli ingegneri a scegliere i metodi di protezione EMI più adeguati, evitando di applicare filtri, ferriti o schermature in modo casuale.

I percorsi comuni di interferenza includono:

• Rumore condotto sulle linee di alimentazione:L’attività di commutazione può viaggiare lungo i cavi di ingresso e di uscita, influenzando la rete di alimentazione o i dispositivi collegati.
• Rumore irradiato proveniente da cavi e componenti:Cavi motore lunghi, conduttori non schermati e un cablaggio poco accurato possono comportarsi come antenne.
• Accoppiamento capacitivo:Cavi ad alta tensione posizionati vicino a cavi di segnale possono introdurre tensioni indesiderate nei circuiti a basso livello.
• Accoppiamento induttivo:Circuiti ad alta corrente possono indurre rumore nei cablaggi vicini, soprattutto quando i cavi corrono in parallelo.
• Circuiti di massa e collegamenti a terra scadenti:Una messa a terra non uniforme può creare percorsi di corrente indesiderati e differenze di tensione all’interno dell’armadio.

Una progettazione EMC robusta riduce le aree di loop, separa i circuiti rumorosi da quelli sensibili e fornisce percorsi di ritorno a bassa impedenza per le correnti ad alta frequenza. Questi principi risultano più affidabili rispetto all’affidarsi a un singolo componente per risolvere ogni problema.

Il layout dell’armadio costituisce la base per il controllo del rumore

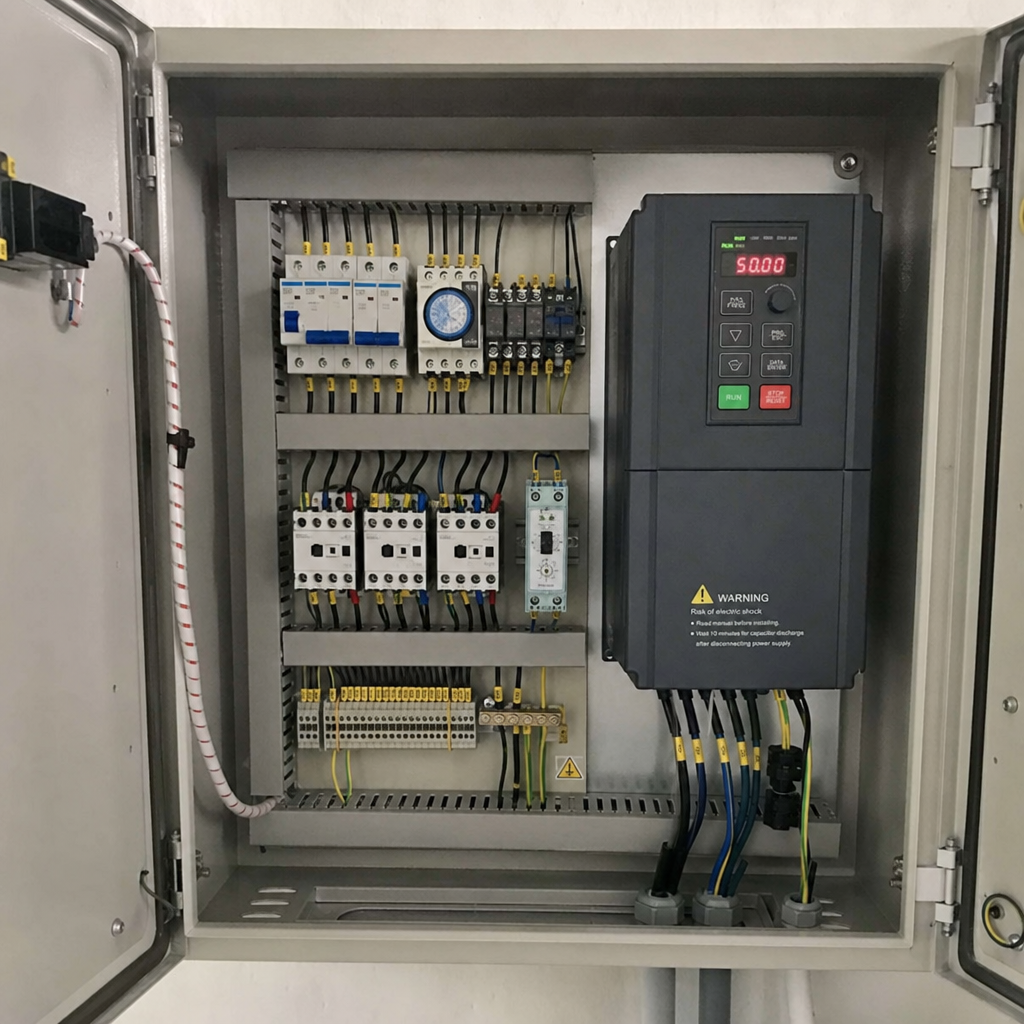

La disposizione fisica dell’armadio influisce in modo determinante sulle prestazioni EMC. Una configurazione ordinata mantiene i rumori della conversione di potenza lontani dai circuiti di controllo e di comunicazione a basso livello. Inoltre, facilita le operazioni di messa a terra, schermatura e manutenzione durante l’intero ciclo di vita dell’apparecchiatura.

Iniziate suddividendo l’armadio in zone funzionali. I componenti ad alta potenza, come convertitori di frequenza, unità di frenatura, contattori, reattori e morsettiere motore, vanno collocati separatamente rispetto ai PLC, ai moduli di ingresso analogico, agli encoder e ai gateway di comunicazione. Se le dimensioni dell’armadio lo consentono, utilizzate canalette separate per i cavi di alimentazione, di comando e di comunicazione.

L’incrocio dei cavi è talvolta inevitabile. Quando cavi di potenza e cavi di segnale devono incrociarsi, è preferibile che lo facciano formando un angolo di circa 90 gradi, anziché correre fianco a fianco. Le tracce parallele aumentano l’accoppiamento, soprattutto su lunghe distanze. Anche piccoli miglioramenti nel cablaggio possono portare a significative riduzioni del rumore senza richiedere ulteriori dispositivi hardware.

Anche la ventilazione va attentamente valutata. La dissipazione del calore è indispensabile, ma ampie aperture, pannelli mal sigillati o coperture non saldamente fissate possono compromettere le prestazioni di schermatura dell’armadio. La progettazione deve bilanciare la gestione termica con la necessità di mantenere un involucro conduttivo continuo.

La messa a terra e il bonding costituiscono il percorso di ritorno

La messa a terra viene spesso fraintesa come una semplice connessione di sicurezza. Nella progettazione EMC, la messa a terra e il bonding forniscono inoltre un percorso a bassa impedenza per le correnti di rumore ad alta frequenza. Se tale percorso è debole, lungo, verniciato, corroso o irregolare, il rumore può ritornare attraverso i cavi di segnale o altri percorsi non previsti.

La piastra di montaggio dovrebbe essere conduttiva e ben collegata alla struttura dell’armadio. I convertitori di frequenza, i filtri, i reattori, le morsettiere di schermatura e le barre di messa a terra dovrebbero avere connessioni brevi, larghe e a bassa impedenza verso questo piano di riferimento. Per le interferenze ad alta frequenza, un contatto metallico ampio risulta generalmente più efficace rispetto a un filo lungo e sottile, poiché l’impedenza aumenta con la lunghezza e la frequenza.

Le superfici verniciate possono impedire un buon contatto elettrico. Ove sia richiesto il bonding, rimuovere la vernice oppure utilizzare componenti adeguati che garantiscano un contatto metallo‑metallo. Anche le porte incernierate che ospitano pannelli operatore o dispositivi di controllo possono necessitare di cinghie di bonding, soprattutto quando apparecchiature sensibili o schermature dei cavi terminano nelle vicinanze.

Un sistema di messa a terra ben progettato migliora la sicurezza, favorisce la compatibilità elettromagnetica e offre alle altre misure EMC una base stabile. Senza un adeguato bonding, persino filtri e soluzioni di schermatura di alta qualità potrebbero non raggiungere le prestazioni attese.

Come vanno gestiti i cavi e le schermature?

I cavi e le schermature devono essere considerati parti attive della progettazione EMC, non semplici accessori. Cavi motore, linee degli encoder, segnali analogici e cavi di comunicazione richiedono ciascuno un’adeguata canalizzazione, terminazione e separazione, affinché le correnti di rumore rimangano sotto controllo.

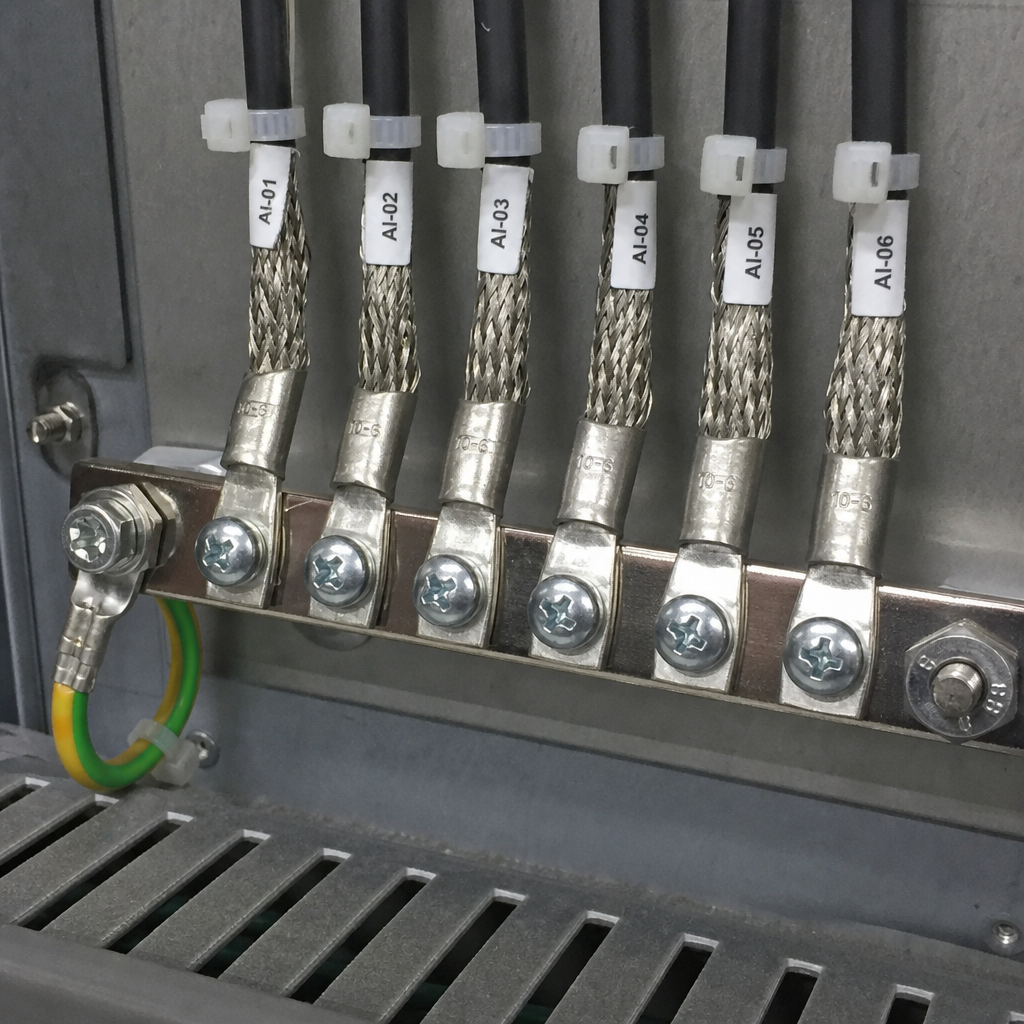

Per le uscite motore, si utilizza comunemente un cavo schermato, poiché l’uscita del convertitore presenta fronti di commutazione rapidi. La schermatura del cavo dovrebbe essere generalmente terminata con un ampio collegamento a 360 gradi all’ingresso dell’armadio o in prossimità del convertitore, a seconda della configurazione dell’apparecchiatura e delle indicazioni del costruttore. Una breve derivazione può risultare comoda, ma spesso funziona male ad alte frequenze.

I cavi di segnale richiedono cure diverse. I cablaggi analogici e degli encoder dovrebbero essere tenuti lontani dai cavi di alimentazione del motore, dai cavi della resistenza di frenatura e dai conduttori di alimentazione in ingresso. Le coppie intrecciate aiutano a ridurre l’area del loop, mentre le coppie intrecciate schermate offrono una protezione aggiuntiva nei casi in cui i segnali sono di basso livello o sensibili al rumore.

Anche le reti di comunicazione richiedono un’installazione disciplinata. È necessario rispettare le specifiche di terminazione, messa a terra e cablaggio della rete. Mescolare conduttori di alimentazione e dati nello stesso canale, lasciare le schermature flottanti senza una motivazione chiara o creare molteplici percorsi di terra non controllati può causare guasti intermittenti difficili da diagnosticare.

Pratiche di cablaggio che supportano la soluzione dell’integrità del segnale:

• Posizionare separatamente i cavi motore e di frenatura rispetto ai cavi di controllo e di comunicazione.
• Mantenere i cavi rumorosi il più corti possibile, in particolare tra il convertitore e il motore.
• Utilizzare la terminazione dello schermo a 360 gradi per prestazioni ad alta frequenza.
• Evitare i cavi di collegamento dello schermo lunghi, a meno che la progettazione dell’apparecchiatura non li preveda espressamente.
• Incrociare i cavi di alimentazione e di segnale ad angolo retto quando non è possibile mantenere la separazione.
• Etichettare i punti di terminazione dello schermo in modo che le future operazioni di manutenzione non compromettano la progettazione.

Il filtraggio e la soppressione riducono le interferenze condotte.

Filtri, reattanze e dispositivi di soppressione sono strumenti importanti, ma funzionano al meglio quando vengono selezionati e installati nell’ambito di una strategia completa di compatibilità elettromagnetica (EMC). Un filtro EMC in ingresso può ridurre il rumore condotto che ritorna all’alimentazione. Le reattanze di linea possono aiutare a gestire la distorsione della corrente e a limitare determinate sollecitazioni elettriche. Reattanze di uscita, filtri sinusoidali o filtri dv/dt possono essere presi in considerazione quando la lunghezza dei cavi, l’isolamento del motore o le condizioni d’impiego richiedono una protezione aggiuntiva.

La posizione è importante. Un filtro montato lontano dal convertitore di frequenza e collegato con lunghi cavi non schermati può perdere gran parte della propria efficacia. Il cablaggio tra il filtro e il convertitore dovrebbe essere breve, diretto e separato dai cavi non filtrati. Se i conduttori filtrati e non filtrati corrono insieme, il rumore può accoppiarsi attraverso il layout e bypassare l’obiettivo del filtro.

La soppressione dovrebbe essere applicata anche a relè, contattori, solenoidi e altri dispositivi di commutazione presenti nello stesso armadio. Le bobine e i carichi induttivi possono generare transitori che disturbano i circuiti di controllo. Appositi suppressor di sovratensione, snubber RC, varistori o diodi flyback possono ridurre tali fenomeni, purché scelti correttamente in base al tipo di circuito.

Questi metodi di riduzione del rumore non sostituiscono una buona progettazione del layout e della messa a terra. Al contrario, perfezionano il progetto controllando le emissioni condotte e riducendo la probabilità che un circuito ne disturbi un altro.

La schermatura rende l’armadio parte integrante del sistema EMC

L’involucro dell’armadio può fungere da barriera protettiva quando è conduttivo, continuo e ben collegato a terra. Ciò fa dell’armadio stesso una delle soluzioni di schermatura più importanti del sistema. Tuttavia, le prestazioni della schermatura dipendono da dettagli facilmente trascurati.

Porte, pannelli laterali, placche di passaggio cavi e coperture rimovibili devono garantire una continuità elettrica affidabile. I punti di ingresso dei cavi vanno progettati in modo che le schermature possano essere collegate vicino ai punti di entrata. Se i cavi schermati attraversano passacavi in plastica senza una terminazione adeguata, l’involucro potrebbe non riuscire più a controllare efficacemente le emissioni irradiate.

Le aperture per la ventilazione, i display, i pulsanti e i passacavi devono essere progettate tenendo presente l’EMC. Ampie fessure possono ridurre l’efficacia della schermatura, soprattutto alle frequenze più elevate. Quando sono installate apparecchiature sensibili nelle vicinanze, può essere utile utilizzare guarnizioni conduttive, passacavi EMC o compartimenti separati, per preservare la funzione protettiva dell’involucro.

Una buona schermatura non consiste nel rendere l’armadio visivamente ermetico. Si tratta di creare un confine conduttivo controllato che reindirizzi in modo sicuro e prevedibile l’energia ad alta frequenza indesiderata.

Checklist pratica per la progettazione EMC degli armadi convertitori

Una checklist aiuta a tradurre la teoria dell’EMC in abitudini ripetibili di progettazione e installazione. I seguenti punti possono essere utilizzati durante la pianificazione, l’assemblaggio, l’ispezione o la risoluzione dei problemi relativi agli armadi.

1. Separare le zone funzionali fin dalle fasi iniziali.Tenere i convertitori di frequenza e i dispositivi di commutazione ad alta corrente lontani dai PLC, dai moduli analogici e dalle apparecchiature di comunicazione.
2. Utilizzare percorsi di messa a terra brevi e diretti.Collegare convertitori, filtri, piastre di montaggio, porte e barre di schermatura mediante connessioni a bassa impedenza.
3. Posizionamento dei cavi di controllo.Separare, per quanto possibile all’interno dell’armadio, i cavi di alimentazione in ingresso, quelli di uscita motore, i cavi di frenatura, quelli di controllo, quelli analogici e quelli dati.
4. Terminare correttamente gli schermi.Adottare metodi di contatto della schermatura estesi, in particolare per i cavi motore e per i percorsi di rumore ad alta frequenza.
5. Installare i filtri in modo appropriato.Mantenere i conduttori corti e impedire che conduttori filtrati e non filtrati vengano cablati insieme.
6. Sopprimere i transitori di commutazione.Aggiungere protezioni adeguate a bobine, relè e dispositivi induttivi che possono immettere rumore nell’armadio.
7. Preservare la continuità del cabinet.Verificare la messa a terra dei pannelli, delle placche di passaggio cavi, delle cinghie delle porte e dei punti di contatto metallo‑metallo.
8. Documentare il layout EMC.I futuri team di manutenzione dovrebbero comprendere quali percorsi dei cavi, quali morsetti di schermatura e quali punti di messa a terra siano voluti esplicitamente.

Questo tipo di lista di controllo è particolarmente utile perché molti problemi EMC si verificano dopo la progettazione iniziale, durante le modifiche ai quadri o durante le attività di manutenzione sul campo. Una documentazione chiara aiuta a proteggere il progetto dalla degradazione graduale.

Test, risoluzione dei problemi e miglioramento continuo

Anche un armadio progettato con cura dovrebbe essere verificato durante la messa in servizio. Innanzitutto è necessaria un’ispezione visiva: cercare pigtail di schermatura troppo lunghi, percorsi di cavi misti, elementi di collegamento allacciati in modo sciolto, porte non messe a terra o filtri cablati con una lunghezza eccessiva del conduttore. Molti problemi di interferenza sono evidenti una volta nota l’intenzione progettuale.

I test funzionali dovrebbero poi concentrarsi sui sintomi. Prestare attenzione a interruzioni della comunicazione, arresti improvvisi dei motori senza causa apparente, valori analogici instabili, errori dell’encoder o reset del sistema di controllo quando il motore parte, si ferma o cambia velocità. Questi comportamenti spesso indicano un accoppiamento tra i circuiti di commutazione di potenza e i circuiti sensibili.

La risoluzione dei problemi dovrebbe avvenire in modo sistematico. Modificare una variabile alla volta, ad esempio il percorso dei cavi, la terminazione dello schermo, la posizione del filtro o la qualità del collegamento di messa a terra. Aggiungere componenti in modo casuale può mascherare la causa reale e rendere più difficile la manutenzione dell’installazione finale.

Quando l’applicazione è complessa o deve soddisfare requisiti formali di compatibilità elettromagnetica, possono risultare opportuni test di laboratorio o una revisione da parte di esperti. Tuttavia, i risultati migliori in genere partono dai fondamenti: disposizione dell’armadio, collegamento a terra, gestione dei cavi, filtraggio e schermatura eseguiti correttamente fin dall’inizio.

Una strategia affidabile di compatibilità elettromagnetica è integrata nell’armadio

Una progettazione efficace della compatibilità elettromagnetica per convertitori di frequenza montati su armadio non è un singolo prodotto né un’unica fase finale di controllo. Si tratta di una disciplina progettuale che inizia dalla disposizione degli elementi e prosegue attraverso la messa a terra, la schermatura, il filtraggio, il cablaggio, i test e la manutenzione.

Combinando pratiche misure di mitigazione delle interferenze con soluzioni affidabili per l’integrità del segnale, gli ingegneri possono ridurre i guasti, migliorare la stabilità delle apparecchiature e semplificare le future attività di troubleshooting. I migliori progetti di armadi trattano ogni cavo, pannello, collegamento e filtro come parte di un unico sistema di compatibilità elettromagnetica interconnesso.
