Guida di base al cablaggio dei circuiti di alimentazione e di controllo dei convertitori di frequenza

Un convertitore di frequenza, spesso chiamato azionamento a frequenza variabile o VFD, regola la velocità del motore modificando la frequenza e la tensione fornite al motore. Un approccio corretto al cablaggio separa i circuiti di potenza da quelli di controllo, protegge l’azionamento e il motore e riduce le interferenze elettriche che possono causare un funzionamento non affidabile. Questa Guida di base al cablaggio dei circuiti di alimentazione e di controllo dei convertitori di frequenza illustra le principali aree di cablaggio, le regole pratiche di disposizione e le verifiche da eseguire prima di mettere sotto tensione il sistema.

Che cosa comprende il cablaggio di un convertitore di frequenza?

Il cablaggio di un convertitore di frequenza include due gruppi principali: il circuito di potenza, che trasporta correnti elevate verso e dall’azionamento, e il circuito di controllo, che veicola segnali a bassa tensione per comandi, feedback e interblocchi. Il lato di potenza collega tipicamente l’alimentazione in ingresso, i dispositivi di protezione, i morsetti di ingresso del convertitore e i morsetti di uscita del motore. Il lato di controllo connette dispositivi quali pulsanti di avvio/arresto, interruttori selettivi, sensori, relè, riferimenti analogici di velocità, cavi di comunicazione e interblocchi di sicurezza.

Comprendere questa separazione è importante perché i due gruppi si comportano in modo diverso. Il cablaggio di potenza genera calore, campi magnetici e rumori elettrici, soprattutto tra il convertitore e il motore. Il cablaggio di controllo, invece, è più sensibile e può captare interferenze se posizionato troppo vicino ai conduttori del motore o ai conduttori ad alta corrente.

Principi fondamentali di sicurezza e pianificazione del nucleo

Prima di procedere al cablaggio, consultare il manuale del convertitore, la targhetta del motore, i disegni del quadro e le normative elettriche vigenti. I morsetti dell’azionamento, le loro classificazioni, i requisiti di messa a terra e i collegamenti per il frenatura possono variare da modello a modello; pertanto, il manuale rappresenta la fonte primaria per i nomi dei morsetti e le modalità di cablaggio consentite. Se l’installazione influisce sulla sicurezza delle macchine o utilizza tensione di rete, è opportuno che un elettricista qualificato o un professionista dei sistemi di controllo verifichi la progettazione.

Una buona pianificazione riduce le difficoltà di troubleshooting in fase successiva. Verificare la tensione e la fase di alimentazione, la corrente a pieno carico del motore, le condizioni ambientali dell’involucro, le dimensioni dei cavi, la protezione contro le sovracorrenti, il percorso di messa a terra e la disposizione dei cavi prima di tagliare o terminare i conduttori. Lasciare sufficiente spazio nel quadro per la dissipazione del calore e per l’accesso alla manutenzione, e contrassegnare i cavi in modo da rendere più sicura e rapida la manutenzione futura.

Utilizzare questa lista di controllo per il pre‑cablaggio:

• Verificare che la tensione, la fase e la corrente nominali di ingresso del convertitore corrispondano all’alimentazione.
• Assicurarsi che la tensione, la frequenza e la corrente del motore siano compatibili con il convertitore.
• Identificare i morsetti di ingresso, di uscita, di terra, di controllo, analogici e di comunicazione.
• Pianificare percorsi separati per il cablaggio di potenza e per quello di controllo a bassa tensione.
• Se richiesto dall’applicazione o dal produttore, scegliere cavi schermati per il motore.
• Fornire idonei dispositivi di sezionamento, fusibili, interruttori automatici e impostazioni di sovraccarico.
• Verificare che i circuiti di arresto di emergenza e di sicurezza soddisfino i requisiti di rischio della macchina.

Fondamenti del cablaggio dei circuiti di alimentazione

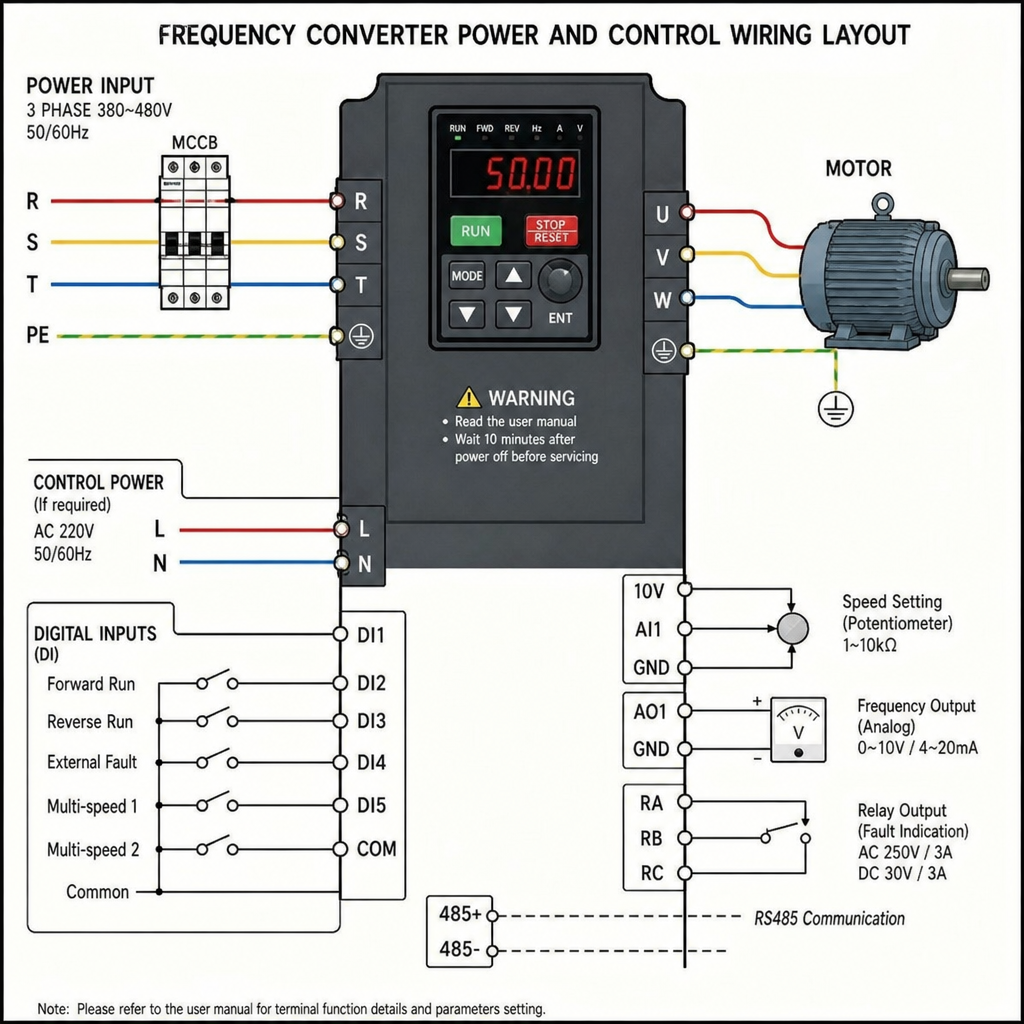

Il circuito di alimentazione inizia normalmente dalla sorgente di alimentazione e passa attraverso un dispositivo di interruzione, un dispositivo di protezione e, se necessario, un reattore di linea o un filtro, prima di raggiungere l’ingresso del convertitore. Dall’uscita del convertitore, il cablaggio va direttamente ai morsetti del motore. In molte installazioni, contattori di uscita, lunghe tratte di cavo o condotti condivisi possono causare problemi, a meno che non siano specificamente previsti e progettati per l’azionamento.

Collegamenti dell’alimentazione in ingresso

I morsetti di ingresso sono comunemente contrassegnati per l’alimentazione di linea, ma le etichette esatte variano da un produttore all’altro. Assicurarsi che i conduttori di alimentazione in entrata siano dimensionati in base al carico e alle condizioni di installazione, e collegarli saldamente secondo la coppia di serraggio prescritta. Morsetti allentati generano surriscaldamento e guasti intermittenti, mentre conduttori sottodimensionati possono provocare cadute di tensione e scatti indesiderati.

Se il convertitore richiede un sistema di messa a terra specifico, un filtro di ingresso o un reattore di linea, installarli come indicato. Gli azionamenti possono generare correnti armoniche e rumore di commutazione; pertanto, le apparecchiature a monte dovrebbero essere selezionate tenendo conto del convertitore, anziché essere trattate come semplici avviatori di motore.

Connessioni dell'uscita motore

I terminali di uscita del motore alimentano una forma d’onda commutata proveniente dal convertitore. Questi conduttori dovrebbero essere collegati esclusivamente al motore controllato, non a illuminazione, prese, dispositivi di controllo o carichi non correlati. Evitare di collegare condensatori per il miglioramento del fattore di potenza o dispositivi di protezione contro le sovratensioni all’uscita del convertitore, salvo che il produttore non ne autorizzi esplicitamente l’installazione.

Per tratti più lunghi dei cavi del motore, attenersi alle indicazioni del manuale del convertitore riguardo al tipo di cavo, alla distanza massima, ai reattori di uscita o ai filtri dv/dt. Tratti eccessivamente lunghi possono aumentare lo stress da tensione delle onde riflesse sul motore e influenzare la durata dei cuscinetti o le prestazioni dell’isolamento. Mantenere i conduttori del motore corti, schermati e correttamente messi a terra è spesso il primo passo più pratico.

Fondamenti del cablaggio dei circuiti di comando

I circuiti di comando comunicano al convertitore cosa fare. Possono utilizzare contatti secchi, uscite a transistor, uscite a relè, ingressi analogici, uscite analogiche o comunicazione digitale. Poiché questi circuiti trasportano solitamente bassa tensione e bassa corrente, devono essere cablati e protetti come cavi di segnale, senza essere raggruppati insieme ai cavi di alimentazione del motore.

I collegamenti di comando tipici includono:

1. Comandi di avvio e arrestoda pulsanti, interruttori selettori, uscite PLC o relè remoti.
2. Selezione avanti e indietroquando l’applicazione consente il funzionamento in entrambe le direzioni.
3. Segnali di riferimento della velocitàda un potenziometro, un’uscita analogica, una tastiera o una rete di comunicazione.
4. Feedback di guasto e di funzionamentoverso una spia luminosa, un ingresso PLC o un sistema di monitoraggio.
5. Segnali di interbloccoda dispositivi di sicurezza, pressostati, termoswitch o altri sensori di processo.

Gli ingressi digitali rispondono generalmente a comandi on/off. Gli ingressi analogici accettano riferimenti di velocità variabili, spesso derivanti da segnali di tensione o corrente, a seconda delle impostazioni del convertitore. Assicurarsi che il cablaggio corrisponda alla modalità di parametro selezionata; anche un cavo correttamente collegato può risultare difettoso se l’ingresso è configurato per un tipo di segnale errato.

Come devono essere separati i cavi di alimentazione e quelli di controllo?

I cavi di alimentazione e quelli di controllo devono essere fisicamente separati, in modo che il rumore degli interruttori ad alta corrente non interferisca con i segnali a bassa tensione. In pratica, è opportuno disporre i cavi di linea in entrata, i cavi del motore, i cavi di controllo e i cavi di comunicazione in canalette o condotti separati, quando possibile. Quando è necessario farli incrociare, è preferibile che si incrocino ad angolo retto piuttosto che farli correre paralleli per lunghe distanze.

Anche la schermatura e la messa a terra sono importanti. Per i cavi del motore, collegare la schermatura o il conduttore di terra secondo le istruzioni del costruttore del variatore, di norma tramite un percorso a bassa impedenza verso la terra del variatore o del quadro. Per i cavi analogici e di comunicazione, utilizzare il metodo raccomandato per la terminazione della schermatura ed evitare la formazione di anelli di terra indesiderati.

Un semplice piano di separazione può avere questa struttura:

Tipo di cablaggio	Principale preoccupazione	Abitudine pratica di posizionamento dei cavi
Alimentazione in ingresso	Corrente, calore, protezione	Mantenere corti, protetti e lontani dai segnali
Uscita motore	Rumore di commutazione	Percorrere i cavi separatamente e utilizzare cavi omologati
Controllo digitale	Avvii o arresti anomali	Tenere lontani dai conduttori del motore e contrassegnarli chiaramente
Segnali analogici	Instabilità della velocità	Utilizzare cavi schermati ed evitare percorsi paralleli di alimentazione
Communications	Errori di dati	Seguire le norme relative ai cavi di rete e alla messa a terra

Messa a terra, schermatura e controllo del rumore

La messa a terra non serve solo a proteggere dai guasti; fornisce inoltre un percorso controllato ai disturbi elettrici. Collegare il terminale di terra di protezione del convertitore, il telaio del motore, l’involucro e il conduttore di terra dell’alimentazione secondo quanto previsto dalla progettazione e dalle norme locali. Non fare affidamento esclusivamente sul canale di cablaggio, a meno che questo non sia approvato e installato come efficace percorso di messa a terra.

I problemi di rumore si manifestano spesso sotto forma di comandi di velocità irregolari, guasti casuali, letture analogiche instabili o interruzioni della comunicazione. Molti di questi inconvenienti derivano da un cablaggio scorretto, dall’assenza di schermature, da connessioni di terra allentate o dal miscelare i cavi di controllo e quelli del motore nello stesso canale. Risolvere innanzitutto le problematiche fisiche del cablaggio prima di mascherare i sintomi con modifiche ai parametri.

Configurazione dei parametri dopo il cablaggio

Il cablaggio e la programmazione lavorano di concerto. Dopo aver collegato i conduttori, impostare i dati del motore, la sorgente di comando, la sorgente di riferimento della velocità, i tempi di accelerazione e decelerazione, la frequenza minima e massima, le funzioni di ingresso e le funzioni di uscita. Se un azionamento è cablato per il controllo tramite terminali ma programmato per il controllo mediante tastiera, il pulsante di avvio non funzionerà come previsto.

Prima di far funzionare il motore a piena velocità, eseguire una prova controllata. Verificare che l’azionamento si accenda senza guasti, che il comando di arresto funzioni, che la direzione sia corretta e che il riferimento di velocità vari in modo fluido. Se il motore ruota nella direzione sbagliata, seguire la procedura sicura fornita dal produttore per correggere la sequenza delle fasi all’uscita del motore.

Errori comuni di cablaggio da evitare

Molte anomalie dei convertitori derivano da semplici errori di cablaggio. L’errore più dannoso consiste nel collegare l’alimentazione di rete ai morsetti di uscita, operazione che può distruggere il dispositivo. Un altro problema comune è invertire i conduttori del motore mentre il convertitore è in funzione, causando sovratensioni, sovracorrenti o sollecitazioni nell’amplificatore di potenza.

Evitare questi problemi frequenti:

• Posizionamento dei cavi dei segnali analogici nello stesso canale dei cavi del motore.
• Dimenticarsi di collegare la messa a terra del motore o la schermatura del cavo.
• Utilizzare un unico convertitore per alimentare più motori senza una progettazione adeguata.
• Impostare i parametri di controllo prima di verificare il corretto metodo di cablaggio.
• Lasciare fili sciolti ai morsetti o non serrare adeguatamente i collegamenti.
• Ignorare i limiti imposti dal produttore relativi alla lunghezza dei cavi del motore.
• Bypassare i dispositivi di interblocco di sicurezza tramite i normali comandi di avvio/arresto.

Ispezione finale prima della messa in tensione

Un’ispezione finale dovrebbe essere lenta, meticolosa e documentata. Verificare ogni conduttore rispetto allo schema, tirare leggermente sui morsetti, controllare l’isolamento, accertare la corretta messa a terra e assicurarsi che non rimangano trucioli metallici o frammenti di filo all’interno del quadro. Utilizzare un multimetro per confermare la tensione di alimentazione prima di applicare l’energia al convertitore.

Una volta energizzato, avviare senza carico oppure nella condizione operativa più sicura disponibile, se la struttura della macchina lo consente. Prestare attenzione a rumori anomali, vibrazioni, surriscaldamento, allarmi o variazioni impreviste della velocità. Un’installazione pulita non è solo ordinata; rende il convertitore di frequenza più facile da collaudare, più sicuro da manutenere e più affidabile durante l’intera vita dell’apparecchiatura.
