電氣開關設備是用於控制、保護、隔離及分配電力系統中電能的裝置。主要的電壓開關設備分為低壓開關設備、中壓開關設備和高壓開關設備，而正確的選擇取決於系統電壓、故障電流、應用場景、安全要求以及維護方式。了解這些開關設備的類型，有助於工程師、設施團隊及採購人員選定安全、易維護且適合其所支援電力網路的設備。
在開關設備中，電壓分類代表什麼意思？

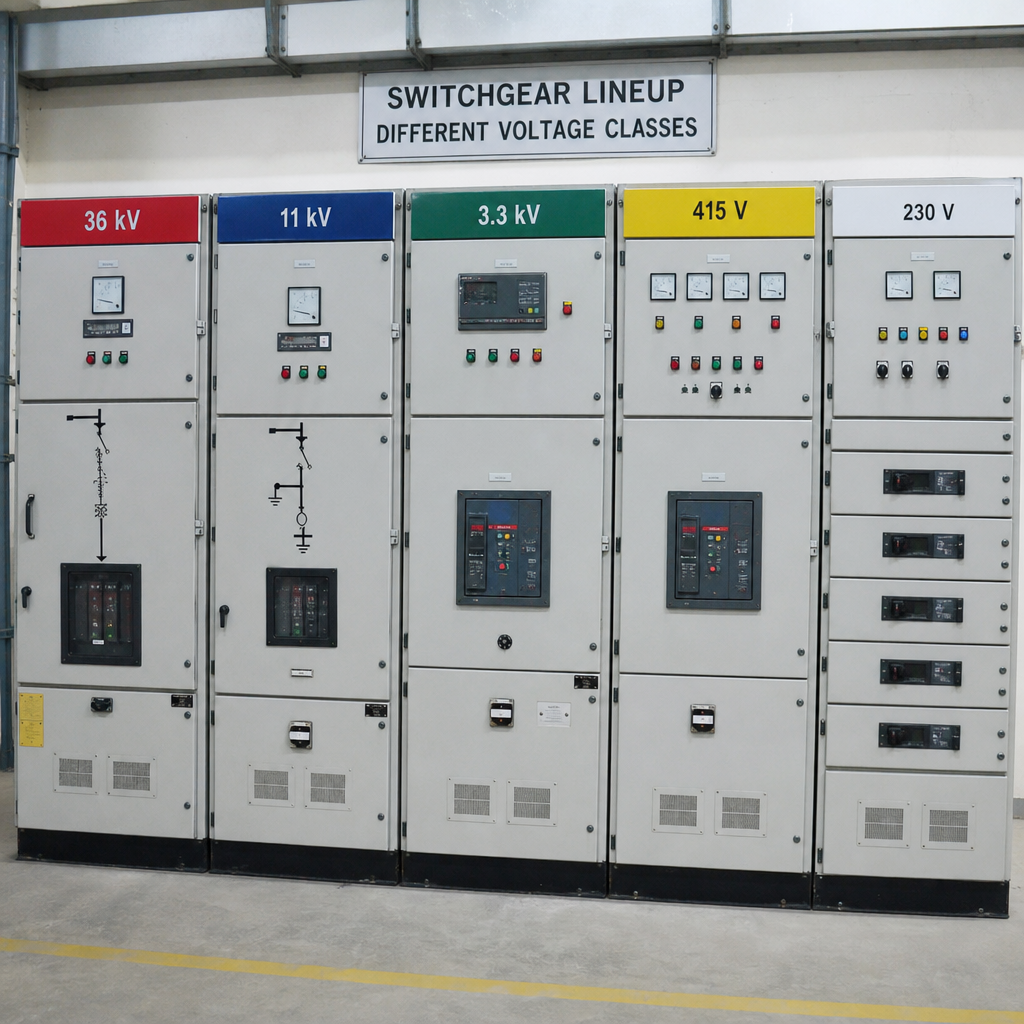

開關設備中的電壓分類，是指該設備被設計用來安全且可靠地處理的運行電壓範圍。在業界常見的分類中，低壓開關設備通常適用於最高1,000伏特交流電的系統；中壓開關設備則常用於1千伏以上至數十千伏的電壓範圍；而高壓開關設備則用於更高層級的輸電及變電站電壓。具體的界限可能因標準、國家及專案規格而有所不同，因此設備的額定值應始終與適用的規範及實際系統設計相匹配。
這種分類之所以重要，是因為電壓會影響絕緣距離、電弧行為、外殼設計、開關技術、測試要求以及安裝作業等多方面。為商業建築服務入口設計的開關設備，其結構與用於公用事業變電站的設備並不相同。即使兩套系統執行相似的功能，電壓水準的不同也會改變保護、隔離及操作人員安全的設計方式。
電氣開關設備在電力系統中的角色
電氣開關設備位於電力分配路徑上的關鍵節點，使操作人員及自動化保護系統能夠對電路進行送電、斷電、隔離及保護。當發生故障時，開關設備會與保護繼電器、斷路器、熔斷器、隔離開關及控制系統協同作業，在設備損壞或危險情況擴散之前即將電流切斷。
開關設備亦支持日常運作。設施可利用它來轉移負荷、為維修隔離供電線路、保護變壓器，或將電力系統劃分為易於管理的區段。在較大型的電網中，電壓開關設備還能協助協調發電、輸電、配電及末端用電負荷，使系統各部分得以獨立控制，而不必一次全面停電。
核心功能通常包括：
- 控制：在正常運作時進行電路的開閉與轉移。
- 保護：快速偵測故障並切斷有害電流。
- 隔離：建立清晰可見或經確認的隔離狀態，以利檢查與維修。
- 配電：將電力路由至下游的配電盤、變壓器、電動機、建築物或變電所。
- 監控：為操作人員與自動化系統提供計量、警報及狀態資訊。
低壓開關設備
低壓開關設備常見於商業建築、工業廠房、資料中心、醫院、製造設施以及大型住宅或複合用途開發案中。它通常安裝在變壓器後方，用於將電力分配至配電盤、馬達控制中心、機械系統、照明及其他終端負載。
由於低壓系統更接近人們日常接觸的設備，因此易用性與可維護性至關重要。這些裝置通常包含空氣斷路器、模塑外殼斷路器、計量裝置、接地故障保護、轉換控制裝置以及通訊模組。根據應用需求，設備可能被配置為金屬封閉式開關設備、配電盤、面板櫃或馬達控制中心。
低壓並不意味著低風險。故障電流可能非常高，弧光閃爍危害必須謹慎評估。在選用與操作低壓開關設備時，適當的短路額定值、選擇性協調、標示標籤、個人防護裝備作業程序以及維護通道等措施皆不可或缺。
常用用途包括：
- 建築物的主要服務入口配電系統。
- 發電機與公用事業轉接系統。
- 用於機械與工藝負載的供電線路保護。
- 資料中心、生產線及重要設施的配電系統。
- 降壓變壓器後的本地配電。
中壓開關設備
中壓開關設備用於需要以較高電壓進行配電的場合，以降低電流、提升效率，並支援長距離的大負載。這類設備常見於工業園區、公用事業配電系統、礦業作業場、再生能源廠、水處理設施、機場、醫院、大學以及大型商業綜合體。
此類別通常包含金屬包覆或金屬封閉式組裝，內含真空斷路器、負荷開關、熔斷器、保護繼電器、儀用變壓器、母線系統及電纜隔間。由於真空斷路技術能在緊湊的設備設計中高效切斷故障電流，因此廣泛應用於中壓開關設備。部分系統亦採用氣體絕緣設計，當空間限制、環境曝露或可靠性要求使其具備優勢時，便會選用此種設計。
中壓設備通常為變壓器、大型電動機、變電所及配電饋線供電。由於故障可能影響設施或公用事業網路中的大範圍區域，保護協調變得更加複雜。因此，繼電器設定、接地方式、饋線配置及維護程序都應一併考量，而非單獨決策。
高壓開關設備
高壓開關設備通常與輸電網路、電網變電所、大型發電廠及主要互連點相關聯。在這些電壓等級下，設計重點大幅轉向絕緣協調、開關過渡現象、淨空距離、環境性能及系統可靠性。根據變電所佈局與性能需求，設備可能採用空氣絕緣、氣體絕緣或混合式設計。
高壓開關操作可能涉及斷路器、隔離開關、接地開關、避雷器、儀用變壓器及控制系統。這些設備通常作為更大規模的變電所或輸電專案的一部分進行設計，而非單純購買獨立產品。實際空間、天候曝露、地震要求、維護理念及電網營運商規則，皆可能影響最終設計。
由於高壓開關設備支撐著關鍵基礎設施，其故障後果可能十分嚴重。規格制定、測試、安裝及調試通常由經驗豐富的工程團隊負責，並依據專案特定需求及相關標準執行。
您如何選擇不同類型的開關設備？
您應從電氣系統需求出發來選擇開關設備類型，而非先選擇某一產品類別。額定電壓、最大系統電壓、可用故障電流、負載特性、環境條件、可靠性要求以及規範要求，都會決定低壓、中壓或高壓開關設備是否合適。
實際的選型流程應考慮：
- 系統電壓：將開關設備的額定值與運行電壓及最大設計電壓相匹配。
- 斷路容量：確認設備能夠安全地斷開可用的短路電流。
- 連續電流額定值：根據現有負載及合理的未來增長，合理規劃母線、斷路器及配電線路的容量。
- 保護方案：協調斷路器、繼電器、熔斷器及接地裝置，以便在可能的情況下僅隔離受影響的電路。
- 環境：考量室內或室外安裝、溫度、濕度、灰塵、腐蝕性環境、海拔高度以及空間限制等因素。
- 維護通道：確保提供安全的通道，以進行檢查、測試、設備安裝、隔離及電纜作業。
- 可靠性需求：考慮備用設備、備用斷路器、分段化設計、遠端操作及監控功能。
- 適用標準：核對專案需求是否符合當地法規、公用事業規定及公認的設備標準。
影響設計與運作的關鍵差異
低壓、中壓與高壓開關設備之間的最大差異，主要體現在絕緣、斷路技術、外殼結構以及運作風險等方面。隨著電壓升高，設備通常需要更堅固的絕緣系統，並對間距要求更加嚴謹。設計時不僅要控制正常運作條件，還必須考慮異常事件，例如故障、切換過電壓及絕緣應力等。
低壓設備往往與建築物的配電系統及設施運作更為緊密結合。中壓開關設備則介於設施配電系統與公用事業型電力系統之間，因此保護協調與變壓器介面成為核心考量。高壓設備則較可能屬於變電所或電網資產的一部分，此時工程研究與系統層級的可靠性便主導決策過程。
對於採購者與規格制定者而言，這意味著單純的電壓標示並不夠。兩台中壓開關設備可能在結構設計、抗弧特性、斷路器類型、繼電器組合、電纜接入方式以及擴展選項等方面存在巨大差異。最佳的規格描述應涵蓋完整的運作情境，而非僅依賴於通用的分類名稱。
常見規格錯誤須避免
許多開關設備的問題始於規劃初期，當假設取代了詳細的電氣資料時。設備容量低估、忽略未來負載增長，或未能妥善協調保護措施，都可能導致昂貴的重新設計或不安全的安裝。業主、工程師、電氣承包商、公用事業公司及設備製造商之間的清晰溝通，可有效降低這些風險。
請避免這些常見錯誤：
- 在尚未確認實際系統電壓與接地方式之前就先行選擇電壓開關設備。
- 將斷路額定值與連續電流額定值視為可以互換。
- 忽視電纜彎曲空間、通風需求、後方維護通道，或未來擴建所需之空間。
- 忽略電弧閃爆防護及安全切換程序。
- 假設所有類型的開關設備具有相同的維護需求。
- 在專案進行到後期才指定監控與通訊功能。
- 在需要專案特定額定值與配件之處，仍使用通用性語言。
明確的分類有助於做出更安全的決策
電壓分類——低壓、中壓與高壓開關設備——不僅僅是一種命名方式，更是將電氣開關設備與電力系統真實需求相匹配的起始點。低壓開關設備支援建築物與設備的配電；中壓開關設備處理較大的配電網路與主要負載；而高壓開關設備則用於輸電、變電所及關鍵的電網連接。
最安全的做法是先定義系統，再選擇設備。當將電壓等級、故障負荷、保護措施、環境條件、進入方式以及未來需求一併考量時，開關設備就不只是斷路器或開關的櫃體，而會成為可靠電力系統中協調一致的一部分。
