Endüstriyel sürükleyici cihazlar, toz, su, soğutucu sıvı, yıkama spreyi ve kazara temasın elektronik bileşenlere zarar verebileceği veya üretimi kesintiye uğratabileceği yerlerde çalışır. IP derecelendirmeleri, mühendislerin, alıcıların ve bakım ekiplerinin, “hava geçirmez” ya da “sızdırmaz” gibi belirsiz ifadeler yerine, sürükleyici kutusunu ortam koşullarına uygun şekilde seçmelerine yardımcı olur. Bu IP derecelendirme rehberi, kodu, yaygın IP derecelendirme seviyelerini ve endüstriyel sürükleyici seçiminde IP koruma standartlarını nasıl uygulayacağınızı açıklar.
Bir endüstriyel sürükleyici cihaz için IP derecelendirmesi ne anlama gelir?
IP derecelendirmesi, bir muhafaza kasasının katı cisimlere karşı, tehlikeli parçalara erişime karşı ve su sızıntısına karşı sağladığı koruma düzeyini tanımlar. Temel sistem, elektrik ekipmanları muhafaza kasalarının korumasını sınıflandıran ve resmen “Muhafaza Kasalarının Sağladığı Koruma Dereceleri (IP Kodu)” olarak adlandırılan IEC 60529’dur. Endüstriyel sürükleyiciler için bu derecelendirme, yalnızca muhafaza kasası veya paketlenmiş cihaz için geçerlidir; herhangi bir kablo kelepçesi, konektör, havalandırma veya daha sonra eklenen saha değişikliği için otomatik olarak geçerli değildir. (webstore.iec.ch)
Bir IP kodu genellikle iki rakamdan oluşur. İlk rakam, büyük nesnelerin girişinden toz geçirmez korumaya kadar olan katı partikül korumasını ifade eder. İkinci rakam ise, kullanılan koduna göre damlayan sudan jetlere, güçlü jetlere, daldırma işlemine veya yüksek basınçlı sprey uygulamalarına kadar değişen suya maruz kalma durumlarını kapsar. (dhs.gov)
Sürükleyici cihaz ortamları için pratik IP derecelendirme tablosu
Faydalı bir IP derecelendirme tablosu, sayı ile gerçek montaj koşullarını birbirine bağlamalıdır. Sürükleyici cihazlar için asıl soru, “En yüksek derece nedir?” değil, “Normal çalışma, temizlik ve bakım sırasında cihaz hangi kirleticilere maruz kalacak?” şeklindedir.
Common examples include:
- IP20:Temiz elektrik dolapları için temel dokunma koruması. Genellikle açık, tozlu veya ıslak alanlar için uygun değildir.

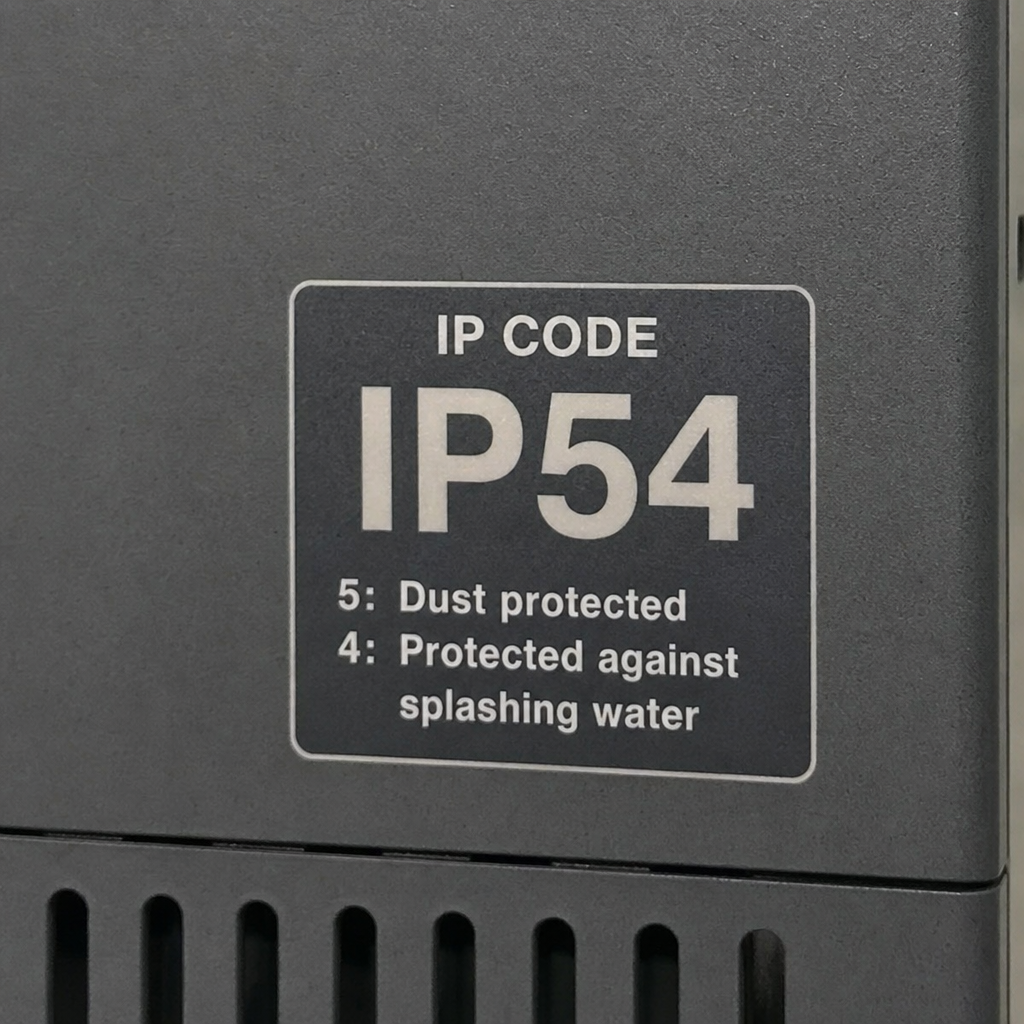

- IP54:Sınırlı toz girişine ve sıçrayan suya karşı koruma; genellikle kontrol edilmiş ortamlarda bulunan hafif endüstriyel alanlar için düşünülür.
- IP55:Su jetlerine karşı ek direnç; ara sıra hortumla yıkama veya proses spreyinin görülebileceği yerlerde faydalıdır.
- IP65:Toz geçirmez koruma artı su jeti direnci; genellikle daha zorlu fabrika bölgeleri için tercih edilir.
- IP66:Toz geçirmez koruma artı daha güçlü su jeti direnci; yıkama yoğunluğunun daha yüksek olduğu alanlar için kullanışlıdır.
- IP67 veya daha yüksek:Yalnızca geçici daldırma veya benzeri maruziyet riskinin ciddi olduğu durumlarda değerlendirilmelidir.
Sürükleyici cihazların güvenilirliğinde IP derecelendirme standartlarının önemi nedir?
Endüstriyel sürükleyici cihazlar için IP Derecelendirme Standartları önemlidir, çünkü muhafaza koruması çalışma süresi, güvenlik ve kullanım ömrünü etkiler. Toza maruz kalan bir sürükleyici, soğutma yollarının tıkanması, iletken kirlilik veya bileşenlerde erken aşınma gibi sorunlarla karşılaşabilir. Suya maruz kalan bir sürükleyici ise korozyon, yalıtım bozulması, istenmeyen devre kesmeleri veya tehlikeli arızalarla karşı karşıya kalabilir.
IP derecelerini anlamak, gereğinden fazla satın almayı da önler. Çok yüksek bir derece, maliyeti artırabilir, ısı yönetimi açısından kısıtlamalar getirebilir veya montajı karmaşıklaştırabilir. En iyi teknik özellik, girdiye karşı koruma ile soğutma, bakım için erişim, kablo sızdırmazlığı ve mekanın gerçek ciddiyeti arasında dengenin sağlanmasını sağlar.
GCS IP derecesi standartlarının uygulamaya uygun hale getirilmesi
Projenizin belgelerinde GCS IP derecesi standartlarına veya başka bir içsel spesifikasyona atıfta bulunuluyorsa, bunu projenin asgari gereksinimi olarak kabul edin ve sürücünün plakasında veya veri sayfasında yer alan tam kodu doğrulayın. İçsel standartlar, örneğin kapalı mekan dolabı, tozlu taşıma bandı hattı, açık havada korumalı alan veya yıkama alanı gibi ortamları net biçimde tanımladığında en faydalıdır.
Before selecting a drive, check:
- Üreticinin belgesinde yer alan muhafaza IP derecesi.
- Derecenin, kapaklar kapalı ve aksesuarlar takılıyken geçerli olup olmadığı.
- Kablo kelepçeleri, boru girişleri, klavye kitleri, fanlar ve filtreler.
- Temizleme yöntemi, su basıncı, kimyasallar ve püskürtme yönü.
- Çevre sıcaklığı ve havalandırma ihtiyaçları.
IP ve NEMA dereceleri basit dönüşümler değildir.
Amerika Birleşik Devletleri’nde, alıcılar genellikle IP derecelerini NEMA muhafaza tipleriyle karşılaştırır; ancak bunlar birbirine doğrudan eşdeğer değildir. NEMA, sistemlerin farklı gereksinimleri değerlendirdiği için, bir IP derecesinin bir NEMA Tipi tanımına eşdeğer olduğunu söylemenin mümkün olmadığını belirtmektedir.nema.org)
Giriş koruması açısından netlik sağlamak için IP kodlarını kullanın; proje, yetki alanı veya müşteri şartnamesi bunu gerektirdiğinde ise NEMA veya UL ile ilgili muhafaza gerekliliklerini de uygulayın. Şüpheye düşerse, bir etiketin diğerini yerine koyduğunu varsaymak yerine, belgelenmiş uyum talep edin.
Son seçim rehberliği
En güvenli yaklaşım, gerçek maruziyeti tam olarak karşılayan en düşük IP sınıfını belirlemek; ardından kurulan her aksesuarın bu korumayı koruduğundan emin olmaktır. Endüstriyel sürücü cihazları için, muhafaza, montaj yöntemi ve bakım uygulaması birbirleriyle bütünüyle uyum içindedir. Güçlü bir IP koruma standartları süreci, basit iki haneli bir kodu güvenilir bir tasarım kararı haline getirir.
