Differenza tra apparecchiature di manovra a media tensione per interni e per esterni

Scegliere tra apparecchiature di manovra a media tensione per interni e per esterni non è soltanto una questione di pianificazione dello spazio. Questa scelta influisce sulla progettazione dell’involucro, sul controllo della temperatura, sulla protezione dall’umidità, sulla frequenza di manutenzione, sui costi di installazione e sull’affidabilità a lungo termine. La decisione corretta consiste nell’adeguare l’apparecchiatura all’ambiente, così che i sistemi di apparecchiature elettriche possano proteggere persone, beni e la distribuzione dell’energia senza essere compromessi dal calore, dalla polvere, dalla pioggia, dalla corrosione o dalla condensa.

Qual è la principale differenza tra apparecchiature di manovra a media tensione per interni e per esterni?

La principale differenza risiede nella protezione ambientale. Le apparecchiature di manovra a media tensione per interni sono progettate per essere installate all’interno di un locale elettrico controllato, mentre quelle per esterni sono costruite per resistere alle intemperie, alla luce del sole, all’umidità, ai detriti trasportati dal vento, agli sbalzi di temperatura e talvolta all’aria corrosiva. Entrambe possono svolgere le stesse funzioni elettriche fondamentali, ma i loro involucri, i sistemi di ventilazione, i supporti isolanti, gli accessori e le esigenze di manutenzione sono molto diversi.

Le apparecchiature per interni dipendono generalmente dall’edificio che le ospita. Un locale pulito, asciutto e con temperatura controllata contribuisce a preservare interruttori, barre collettrici, relè, misuratori, terminazioni dei cavi e sistemi di isolamento. Le apparecchiature per esterni devono invece creare autonomamente una barriera protettiva, il che implica involucri più robusti, guarnizioni, riscaldatori, dispositivi di drenaggio, materiali resistenti ai raggi UV e finiture anticorrosione.

Per questo motivo, la differenza tra apparecchiature di manovra a media tensione per interni e per esterni dovrebbe essere valutata già nelle fasi iniziali di un progetto, non dopo la realizzazione dello schema unifilare. La posizione determina molte scelte pratiche che influenzano la durata di servizio e la sicurezza.

Differenze di progettazione e costruzione che fanno la differenza

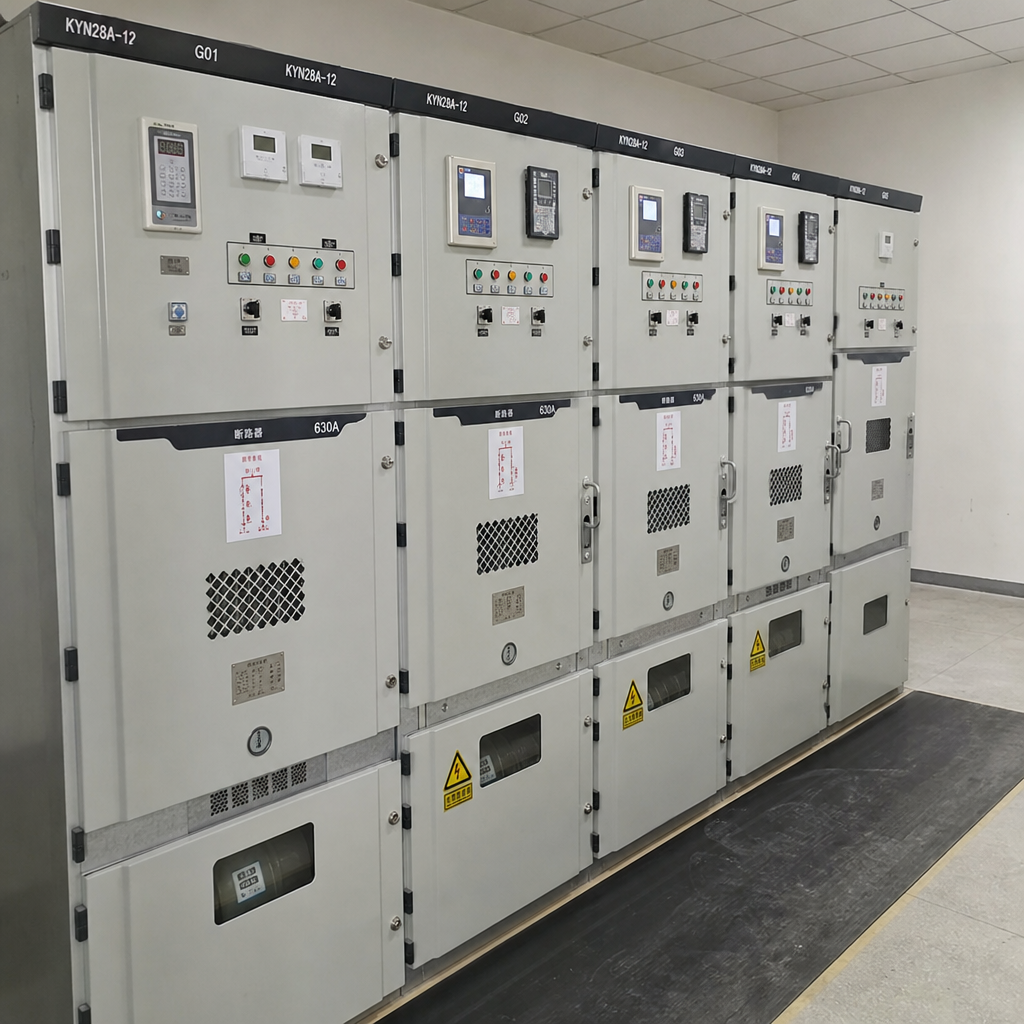

Le apparecchiature di manovra per interni sono solitamente progettate per garantire un accesso più agevole, un flusso d’aria più pulito e una protezione ambientale meno aggressiva. Gli involucri possono includere aperture di ventilazione, poiché il locale circostante aiuta a gestire calore e umidità. Ciò può rendere ispezioni e manutenzione più semplici, a patto che il locale elettrico rimanga pulito, asciutto e sicuro.

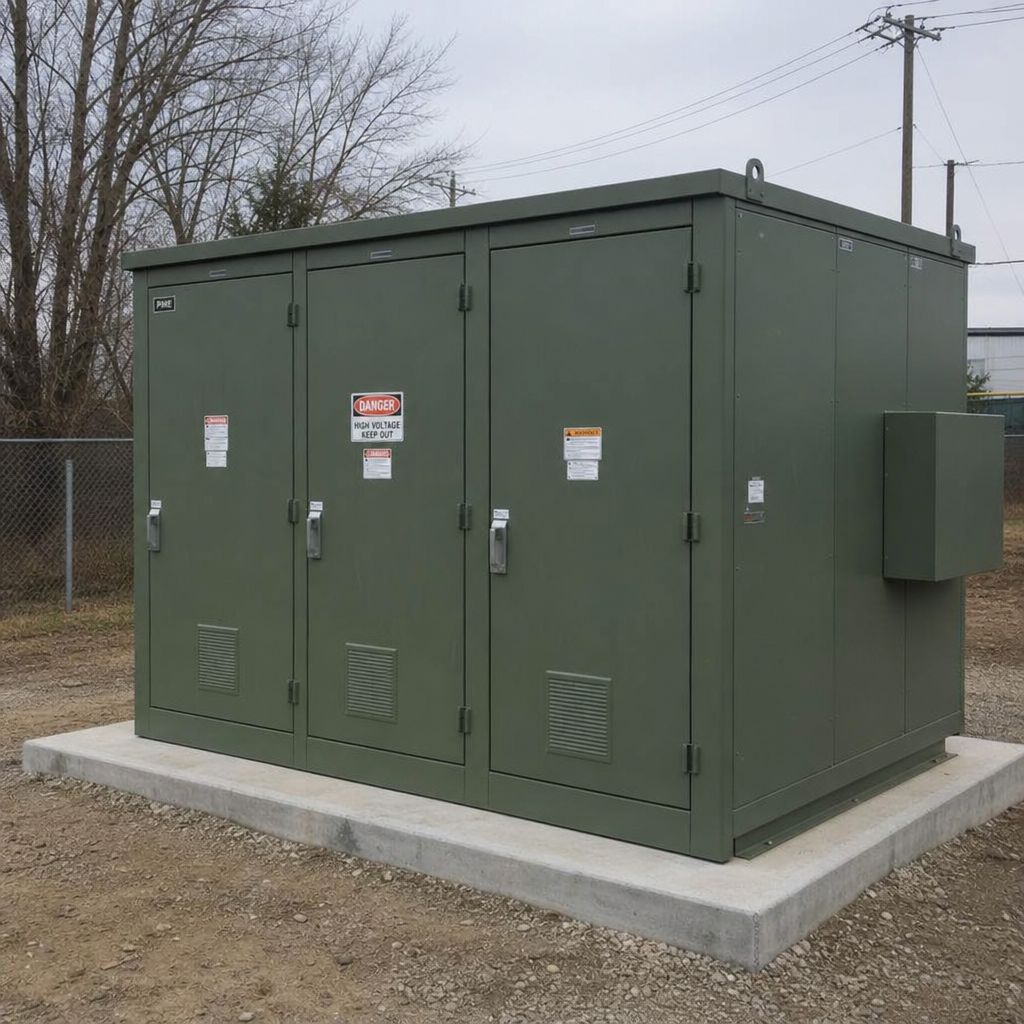

Le apparecchiature di manovra per esterni adottano un approccio costruttivo più robusto. I cabinet sono comunemente sigillati o semi-sigillati contro pioggia, polvere e contaminanti trasportati dal vento. Poiché gli involucri metallici sigillati possono trattenere calore e umidità, i design per esterni prevedono spesso riscaldatori termostatici, misure anti-condensa, schermi solari, filtri quando necessario e percorsi di drenaggio.

I principali fattori di progettazione includono:

• Resistenza dell'involucro:Le unità per esterni richiedono custodie più resistenti agli agenti atmosferici e porte che si chiudono saldamente nel tempo.
• Guarnizioni e tenute:Questi sono componenti critici per l'uso all'esterno, poiché una guarnizione difettosa può consentire l'ingresso di umidità nei compartimenti sotto tensione.
• Protezione contro la corrosione:Le apparecchiature di media tensione destinate all'uso esterno possono richiedere acciaio inossidabile, alluminio, acciaio zincato, rivestimenti speciali o altre soluzioni resistenti alla corrosione, a seconda del sito.
• Strategia di ventilazione:Le apparecchiature da interno possono spesso fare affidamento maggiormente sulle condizioni ambientali dell’ambiente, mentre quelle da esterno devono bilanciare la ventilazione con la protezione da acqua e polvere.
• Controllo della condensazione:Gli sbalzi di temperatura esterna possono generare umidità all’interno del quadro, anche quando la pioggia non penetra direttamente.

La funzione elettrica rimane simile: isolare i circuiti, interrompere i guasti, proteggere trasformatori e linee di alimentazione e garantire una distribuzione affidabile. Ciò che distingue le due applicazioni sono l’involucro e il pacchetto ambientale.

In che modo le classificazioni IP e NEMA influenzano la scelta?

Le classificazioni IP e NEMA aiutano a descrivere quanto bene un involucro protegge i componenti interni da solidi, acqua e agenti ambientali. Le apparecchiature di manovra da interno possono utilizzare valori di protezione più bassi, poiché sono protette dall’edificio, mentre quelle da esterno richiedono classificazioni più elevate, adatte a pioggia, polvere, getti d’acqua diretti, corrosione o condizioni industriali severe. Queste classificazioni vanno selezionate in base alla situazione effettiva del sito, non semplicemente in base al fatto che l’apparecchiatura sia “interna” o “esterna”.

Ad esempio, i sistemi di manovra elettrica da interno in un locale tecnico asciutto potrebbero necessitare solo di protezione contro contatti accidentali e polvere limitata. Al contrario, le apparecchiature da esterno presso una sottostazione, un impianto di trattamento delle acque reflue, un sito costiero, una miniera o un cantiere di produzione possono essere esposte a pioggia, particelle aerodisperse, vapori chimici, aria salmastra o cicli estremi di temperatura.

Una guida pratica all’installazione delle apparecchiature di manovra dovrebbe considerare le classificazioni come punto di partenza e poi porre domande specifiche per il sito:

1. L’apparecchiatura sarà esposta a pioggia, neve, grandine o luce solare diretta?
2. L’ambiente è polveroso, sabbioso, umido, corrosivo o contaminato chimicamente?
3. L’acqua proviene da irrigatori, lavaggi, allagamenti o tempeste portate dal vento?
4. Insetti, roditori o detriti di nidificazione rappresentano un rischio reale?
5. Il locale o l’involucro possono mantenere temperature e umidità adeguate per tutta la vita dell’apparecchiatura?

Un errore comune è ritenere che una stanza interna sia automaticamente innocua. Una scarsa ventilazione, infiltrazioni dal tetto, polvere da lavori edili e umidità non controllata possono rendere un ambiente interno ostile per i quadri di media tensione. Un altro errore consiste nel scegliere apparecchiature certificate per uso esterno senza considerare l’accumulo di calore all’interno di involucri sigillati, soprattutto quando si verificano simultaneamente l’esposizione diretta al sole e correnti di carico elevate.

Le condizioni di installazione influenzano l’affidabilità a lungo termine

La scelta del quadro dovrebbe partire dai requisiti di carico e protezione, ma è l’ambiente di installazione a determinare se l’apparecchiatura potrà funzionare in modo affidabile nel tempo. Ad esempio, nella sala elettrica di un data center si potrebbero dare priorità a un accesso pulito, al controllo climatico, a una costruzione resistente agli archi e a finestre di manutenzione coordinate. In una sottostazione di servizio pubblico esposta alle intemperie e all’inquinamento, invece, si potrebbero privilegiare l’integrità dell’involucro, la resistenza alla corrosione, i riscaldatori, il drenaggio e le distanze di sicurezza esterne.

Le installazioni interne richiedono solitamente una pianificazione accurata della sala. È necessario prevedere spazi di lavoro adeguati, accesso per il montaggio degli interruttori, percorsi sicuri dei cavi, illuminazione sufficiente, messa a terra, coordinamento della protezione antincendio e ventilazione della stanza. L’edificio dovrebbe inoltre limitare l’intrusione d’acqua proveniente da tubazioni, tetti, sistemi di drenaggio e impianti di processo vicini.

Le installazioni esterne introducono ulteriori variabili. L’elevazione della piattaforma, l’ancoraggio, l’esposizione al vento, l’orientamento rispetto al sole, la tenuta delle canalizzazioni, la prevenzione dei parassiti e l’accesso durante condizioni meteorologiche avverse sono tutti fattori importanti. Se il sito è soggetto a ristagni d’acqua, polvere trasportata dal vento, nebbia salina o contaminazione industriale, tali condizioni dovrebbero influenzare la classe di protezione dell’involucro e le specifiche dei materiali già in fase di approvvigionamento.

Un semplice quadro decisionale può aiutare:

• Scegli quadri di comando da internoquando è disponibile una sala elettrica sicura, pulita, asciutta e climatizzata, e le condizioni ambientali della stanza possono essere gestite nel lungo periodo.
• Scegli quadri di comando da esternoquando le apparecchiature devono essere collocate vicino ai carichi, ai trasformatori, alle sottostazioni o alle aree di processo, dove non esiste un edificio idoneo.
• Considera attrezzatura certificata per uso esterno installata all'internosolo quando l’ambiente interno è eccezionalmente severo, ad esempio per elevata umidità, polvere o esposizione a lavaggi ad alta pressione.
• Evita attrezzatura certificata per uso interno utilizzata all'esternoa meno che non siano alloggiati in una struttura protettiva adeguatamente progettata, che offra effettivamente un ambiente simile a quello interno.

Le esigenze di manutenzione non sono uguali

Sia i quadri interni che quelli esterni richiedono ispezioni, pulizie, collaudi e documentazione pianificate. Tuttavia, le apparecchiature esterne richiedono solitamente maggiore attenzione, poiché l’ambiente agisce continuamente su involucro e componenti. Pioggia, esposizione ai raggi UV, cicli termici, polvere, insetti e corrosione possono trasformare piccoli problemi in guasti gravi se non vengono individuati tempestivamente.

Tra i consigli utili per la manutenzione dei quadri elettrici troviamo:

• Ispezionare porte, cerniere, chiavistelli e guarnizioni dell’involucro.Le guarnizioni per esterni possono indurirsi, creparsi, comprimersi o staccarsi, permettendo l’ingresso dell’umidità.
• Cerca la condensazione.Gocce d’acqua, macchie di ruggine, vetri opachi o odori di muffa possono indicare problemi al riscaldamento o alla ventilazione.
• Pulire con cura polvere e detriti.La contaminazione può ridurre le prestazioni dell’isolamento e aumentare il rischio di scarica superficiale, soprattutto attorno alle apparecchiature a media tensione.
• Controllare i riscaldatori d'ambiente e i termostati.I quadri esterni spesso dipendono da esse per prevenire l’accumulo di umidità all’interno.
• Osserva la corrosione.Ruggine superficiale, puntinatura, componenti hardware rigonfiati e terminali scoloriti vanno trattati prima che si diffondano.
• Verificare la ventilazione e i filtri.Sia gli ambienti interni sia gli involucri esterni necessitano di percorsi termici non ostruiti da polvere, imballaggi, nidi o materiali immagazzinati.
• Tieni registri.Foto, risultati dei test, controlli della coppia, scansioni a infrarossi e note di ispezione facilitano l’individuazione del degrado nel tempo.

La manutenzione degli apparecchi di comando interno si concentra spesso su pulizia, funzionamento meccanico, test dei relè, stato degli interruttori, verifiche dell’isolamento e condizioni dell’ambiente elettrico. La manutenzione esterna comprende tutto ciò, oltre alla conservazione dell’involucro. Più severo è l’ambiente, più rigoroso deve essere il programma di manutenzione.

L’isolamento e la tecnologia di interruzione continuano a essere fondamentali

La protezione ambientale rappresenta solo una parte delle specifiche. Gli apparecchi di comando a media tensione richiedono inoltre valori di interruzione adeguati, valutazioni di cortocircuito, correnti continue nominali, disposizioni per l’alimentazione di controllo, relè di protezione e sistemi di isolamento. Tecnologie come gli interruttori a vuoto, l’isolamento dielettrico solido, i design isolati in gas e i compartimenti isolati in aria possono essere impiegate sia in applicazioni interne sia esterne, a seconda del progetto.

Il punto importante è che la capacità elettrica e l’adeguatezza ambientale devono lavorare di concerto. Una linea di apparecchi di comando può avere la giusta classe di interruzione ed essere comunque inadatta al sito se il suo involucro non resiste all’umidità o alla contaminazione. Allo stesso modo, un robusto quadro esterno non risolve uno studio di coordinamento carente, una messa a terra insufficiente o uno spazio di lavoro troppo ridotto.

È proprio qui che la collaborazione diventa fondamentale. Ingegneri, appaltatori, team di gestione degli impianti e produttori dovrebbero concordare le condizioni operative, le classi di prestazione, le esigenze di accesso, la strategia di protezione e le aspettative di manutenzione prima di ordinare le apparecchiature.

Aspetti pratici per prendere decisioni migliori riguardo ai quadri elettrici

I quadri elettrici da interno sono più adatti agli ambienti controllati, che proteggono le apparecchiature dalle intemperie e dalla contaminazione. I quadri elettrici da esterno sono progettati per resistere a condizioni più severe, ma richiedono ulteriori misure di tenuta, riscaldamento, prevenzione della corrosione, gestione termica e ispezioni. La scelta migliore è quella che si adatta all’ambiente reale, non quella che risulta più comoda sulla carta.

Se stai pianificando una nuova installazione o valutando sistemi di quadri elettrici esistenti, inizia analizzando le condizioni del sito. Poi, scegli la classificazione dell’involucro, i materiali, la ventilazione, l’isolamento, l’accesso e le procedure di manutenzione in base a tali condizioni. Questo approccio riduce i guasti evitabili, favorisce un funzionamento più sicuro e consente ai quadri di media tensione di offrire l’affidabilità per cui sono stati progettati.
