Sicherheitsbetriebsstandards für Mittelspannungsschaltanlagen

Sicherheitsbetriebsstandards für Mittelspannungsschaltanlagen sind schriftlich festgelegte Regeln, Arbeitsverfahren, Anforderungen an die Ausrüstung sowie Prüfschritte, die angewendet werden, um Schaltanlagen zu betreiben, ohne Menschen oder Vermögenswerte vermeidbaren elektrischen Gefahren auszusetzen. Sie setzen allgemeine Richtlinien zur elektrischen Sicherheit, Normen für Schaltanlagen und Vorschriften für Mittelspannung in konkrete tägliche Maßnahmen um: Wer darf die Anlage bedienen, wann muss sie stromlos geschaltet werden, wie wird sie abgesichert, welche persönlichen Schutzausrüstungen sind erforderlich und wie werden außergewöhnliche Zustände behoben.

Was bedeuten diese Standards in der Praxis?

In der Praxis definieren die Sicherheitsstandards für Mittelspannung eine kontrollierte Vorgehensweise zum Schalten, Isolieren, Prüfen, Rüsten, Testen, Warten und Wiederinbetriebnahme von Anlagen. Dabei handelt es sich nicht nur um technische Dokumente; sie sind Betriebsregeln für qualifiziertes Personal, das im Umfeld von Anlagen arbeitet, die Gefahren durch Stromschlag, Störlichtbögen, Lichtbögen, gespeicherte Energie sowie mechanische Risiken bergen können. Die OSHA verlangt sicherheitsrelevante Arbeitsverfahren, um elektrischen Schlag und damit verbundene Verletzungen zu vermeiden, wenn Arbeiten an oder in der Nähe von Anlagen oder Stromkreisen durchgeführt werden, die unter Spannung stehen oder unter Spannung stehen könnten. Zudem dient die NFPA 70E weithin dazu, betriebliche Programme zur elektrischen Sicherheit anhand von Risiken wie Stromschlag, Elektrounfall, Störlichtbogen und Lichtbogenexplosion zu strukturieren. (osha.gov)

Ein guter Standard beantwortet die Fragen, mit denen Bediener konfrontiert sind, bevor sie die Anlage berühren: Ist die Person für diese Aufgabe qualifiziert? Befindet sich die Anlage in einem normalen Betriebszustand? Steht eine Fernbedienung zur Verfügung? Wurde das Störlichtbogen‑Kennzeichnungsschild überprüft? Wurde der Schaltplan genehmigt? Wurde die Energiequelle bei Bedarf isoliert und geprüft? Das Ziel ist Konsistenz, denn gerade beim Umgang mit Mittelspannungsanlagen kann aus kleinen Nachlässigkeiten schnell ein schwerwiegender Vorfall werden.

Definierende Merkmale des sicheren Betriebs von Mittelspannungsschaltanlagen

Mittelspannungsschaltanlagen umfassen im Allgemeinen Baugruppen, die zur Steuerung, zum Schutz, zur Isolierung und zur Verteilung von Strom in industriellen, Versorgungs‑, Gewerbe‑ sowie Infrastruktursystemen eingesetzt werden. Die C37‑Familie der IEEE befasst sich mit Schaltanlagenausrüstungen und deren Nennwerten, wobei die Norm IEEE C37.20.2 metallgekapselte Mittelspannungsschaltanlagen mit ausziehbaren Leistungsschaltern abdeckt. Ferner beschreibt die IEEE Schaltanlagen als potenziell bestehend aus Leistungsschaltern, Trennschaltern, Sammelschienen, Messwandler sowie Steuerelementen, die gemeinsam untergebracht sind. (standards.ieee.org)

Die definierenden Merkmale der Sicherheitsbetriebsstandards für Mittelspannungsschaltanlagen umfassen in der Regel:

• Anforderungen an qualifizierte Personen:Nur geschultes und autorisiertes Personal führt Schaltvorgänge, Rüstkationen, Prüfungen, Fehlersuche oder Wartungsarbeiten durch.
• Gefahrenidentifizierung:Schockgrenzen, Informationen zu Lichtbogenentladungen, der Zustand der Anlage, der verfügbare Kurzschlussstrom sowie Anzeichen von Abnormalitäten werden vor Beginn der Arbeiten geprüft.
• Genehmigte Umschaltverfahren:Schaltvorgänge werden geplant, sequenziert, kommuniziert und dokumentiert, anstatt nach dem Gedächtnis ausgeführt zu werden.
• Energiekontrolle:Die Ausrüstung wird stromlos geschaltet, isoliert, abgesperrt oder gekennzeichnet, auf Spannungsfreiheit geprüft und, sofern dies in den Verfahren vorgesehen ist, geerdet.
• PSA und Werkzeuge:Schutzkleidung, isolierte Werkzeuge, Spannungsdetektoren, Heißstäbe, Gesichtsschutz, Handschuhe sowie Gehörschutz werden entsprechend der jeweiligen Aufgabe und dem Gefahrenniveau ausgewählt.
• Prüfungen des Gerätezustands:Türen, Klappen, Verriegelungen, Anzeigeeinrichtungen, Relais, Steuerstromversorgung, Mechanismen sowie Umgebungsbedingungen werden vor Inbetriebnahme überprüft.
• Notfallmaßnahmen:Die Norm legt die Befugnis zum Arbeitsstopp, die Berichterstattung bei Vorfällen, die Grenzen der Rettungsmaßnahmen sowie die Reaktionsverfahren bei Geräteausfällen oder Unfällen fest.

Diese Merkmale unterscheiden eine echte Betriebsnorm von einer losen Checkliste. Die Norm muss die politischen Vorgaben mit dem tatsächlichen Verhalten am Arbeitsplatz verknüpfen – einschließlich der Frage, was der Bediener zu tun hat, wenn das Gerät nicht wie gewohnt aussieht, klingt, riecht oder sich verhält.

Welche Regeln und Normen sind anzuwenden?

Die jeweils anzuwendenden Referenzen hängen vom Land, der Art der Anlage, dem Ausführungsdesign, den Anforderungen des Eigentümers sowie den örtlichen zuständigen Behörden ab. In den Vereinigten Staaten legen die OSHA-Vorschriften durchsetzbare Arbeitssicherheitspflichten fest, während die NFPA 70E häufig als Leitlinie für sichere elektrische Arbeitsverfahren dient. Bezüglich der Auslegung und Prüfung von Betriebsmitteln können Standards wie IEEE C37 für Schaltanlagen herangezogen werden; bei Prüfungen zur Bestimmung der inneren Lichtbogenfestigkeit kann zudem IEEE C37.20.7 für Schaltanlagen bis 52 kV Anwendung finden. (osha.gov)

Da die „Regelungen für Mittelspannungsanlagen“ je nach Zuständigkeit variieren können, sollte eine Anlage es vermeiden, ein generisches Verfahren ohne vorherige Prüfung zu übernehmen. Der betriebliche Standard sollte mit den Handbüchern der installierten Geräte, den Einliniendiagrammen, den Einstellungen der Schutzgeräte, der Lichtbogen‑Studie, dem Ausschalt‑/Kennzeichnungsprogramm, der Wartungshistorie sowie dem standortspezifischen Notfallplan abgeglichen werden. Bestehen Widersprüche zwischen den Anforderungen, ist das Problem vor Beginn der Arbeiten an qualifiziertes Personal aus den Bereichen Elektrotechnik, Arbeitssicherheit und Compliance weiterzuleiten.

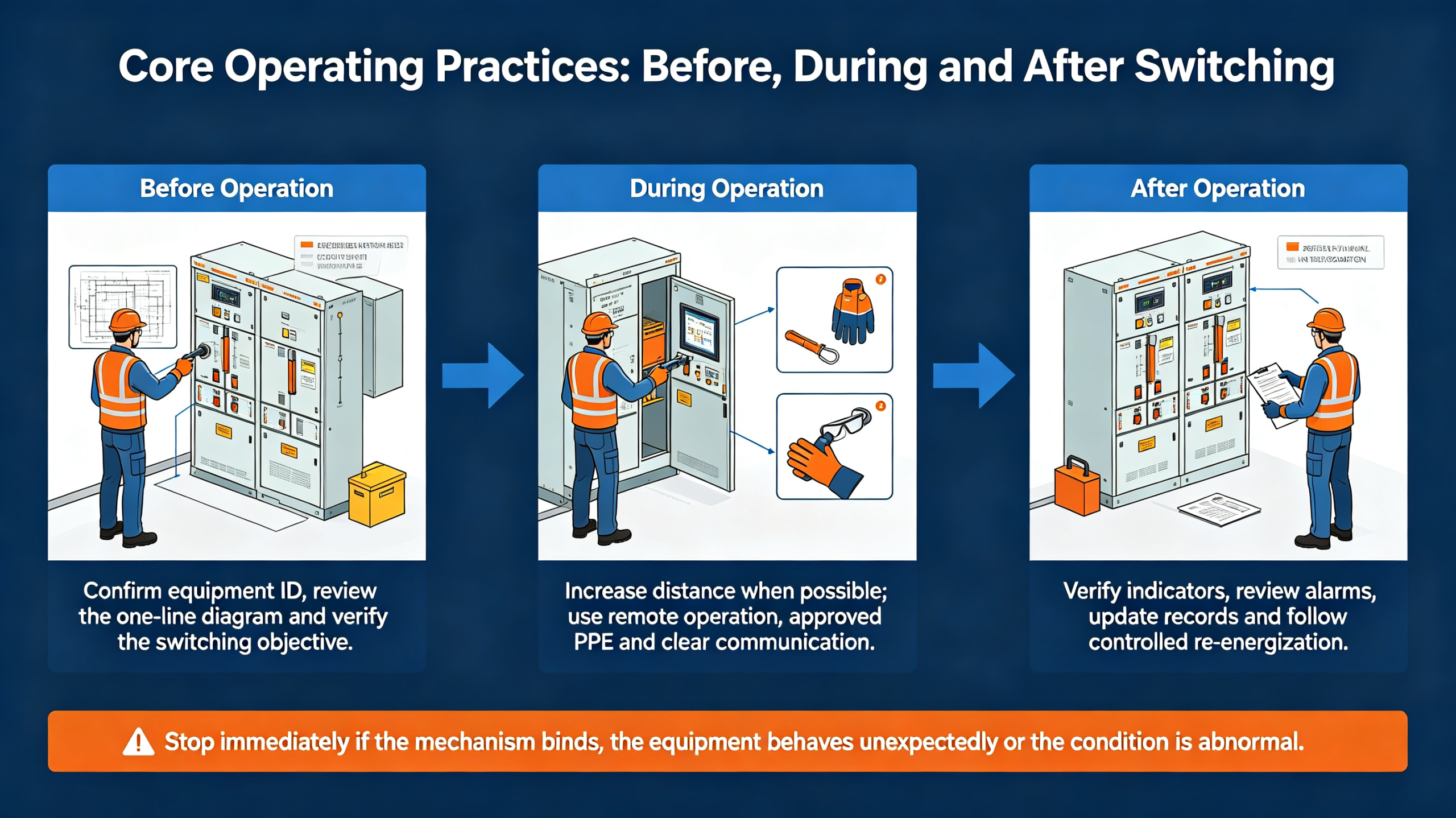

Kernpraktiken im Betrieb vor, während und nach dem Umschalten

Ein sicheres Vorgehen beginnt bereits, bevor der Griff der Schaltanlage, der Steuerschalter des Leistungsschalters oder das Racksystem berührt wird. Die Bediener sollten die Kennzeichnung der Anlage überprüfen, das Einliniendiagramm studieren, das Umschaltziel abklären und die Auswirkungen auf die nachgeschalteten Lasten verstehen. Bei kritischen Systemen kann eine zweite qualifizierte Person oder eine formelle Umschaltberechtigung erforderlich sein, um das Risiko einer Fehlbedienung zu verringern.

Vor dem Betrieb sollten die Mitarbeiter auf Warnzeichen achten: fehlende Abdeckungen, offene Türen, Feuchtigkeit, Kriechströme, ungewöhnliche Geräusche, Gerüche, beschädigte Anzeigeeinrichtungen, Alarmzustände, ausgefallene Heizungen oder Hinweise auf frühere Störungen. Befindet sich die Anlage nicht in einem ordnungsgemäßen Zustand, sollte gemäß den Standards eine Pause eingelegt und eine weitergehende Bewertung durchgeführt werden. In Programmen nach NFPA 70E wird häufig zwischen normalem Betrieb und Tätigkeiten unterschieden, bei denen die Wahrscheinlichkeit oder Schwere einer Exposition steigt; daher sind sowohl der Zustand als auch die Art der Aufgabe von Bedeutung.

Während des Betriebs ist es oft empfehlenswert, den Abstand zur Gefahr zu vergrößern, sofern dies das Systemdesign zulässt. Fernbetätigungsfunktionen zum Öffnen, Schließen oder Rackschalten können die Exposition verringern, jedoch ersetzen sie nicht die Notwendigkeit einer sorgfältigen Planung, Kommunikation und korrekten Vorbereitung. Ist eine manuelle Bedienung erforderlich, sollte der Bediener gemäß den örtlichen Verfahrensregeln stehen, die vorgeschriebenen PSA verwenden, unnötiges Personal fernhalten und sofort stoppen, wenn sich das Mechanismus verklemmt oder das Gerät unerwartet reagiert.

Nach dem Betrieb ist das Ergebnis zu überprüfen. Die Anzeigen müssen dem beabsichtigten Zustand entsprechen, Alarme sind zu prüfen, Laständerungen sind zu bewerten und die Dokumentation entsprechend zu aktualisieren. Handelte es sich um eine de‑energierte Arbeit, muss vor dem Berühren die Spannungsfreiheit mittels geeigneter Prüfverfahren sichergestellt werden; die Wiederinbetriebnahme erfolgt gemäß einem kontrollierten Freigabeverfahren.

Praktische Beispiele und häufige Missverständnisse

Die Sicherheit im Mittelspannungsbereich wird deutlicher, wenn die Normen an konkrete Situationen angepasst werden. Die folgenden Beispiele verdeutlichen, wie schriftliche Regeln die Entscheidungen im Einsatzfeld leiten:

• Einschalten eines ausziehbaren Leistungsschalters:Das Verfahren sollte den Status des Leistungsschalters, den Zustand des Schaltschranks, die Steuerstromversorgung, die Verriegelungen, die persönliche Schutzausrüstung, die Möglichkeiten der Fernrackschaltung sowie die genehmigte Positionierung überprüfen.
• Öffnen eines Stromabnehmers zur Wartung:Der Bediener hat eine Schaltreihenfolge einzuhalten, alle Energiequellen zu isolieren, das Lockout/Tagout-Verfahren anzuwenden, die Spannungsfreiheit zu überprüfen und, falls im Arbeitsplan vorgesehen, Erdungsschutzmaßnahmen durchzuführen.
• Reaktion auf einen Stolperfall:Ein Auslösevorgang darf nicht als einfache Rückstellung behandelt werden. Die Ursache ist vor dem erneuten Einschalten zu prüfen, insbesondere nach einem Fehler-, Differenzial-, Erdschluss- oder Schutzrelaisauslösevorgang.
• Inspektion unter Spannung stehender Anlagen:Eine Sichtprüfung durch Fenster oder von einer sicheren Position kann gemäß Verfahren zulässig sein; das Öffnen von Abdeckungen oder das Umgehen von Sicherheitsbarrieren verändert jedoch das Gefahrenprofil.
• Verwendung von Lichtbogen-schutzfähiger Schutzausrüstung:Ein arcsicheres Design kann unter festgelegten Bedingungen die Exposition verringern, stellt jedoch keine Erlaubnis dar, Türen, Verschlüsse, Lüftungswege, den Wartungszustand oder die Herstelleranweisungen zu ignorieren.

Zu häufigen Missverständnissen gehört die Annahme, dass „geschlossene Türen kein Risiko darstellen“, dass „erfahrene Bediener keine Checkliste benötigen“ oder dass „PSA energieführende Arbeiten per se akzeptabel macht“. Normen sollten Entscheidungen konsequent in Richtung Beseitigung, Entspannung, Abstand, technische Schutzmaßnahmen, administrative Maßnahmen sowie PSA lenken – und zwar in einer klar strukturierten Reihenfolge.

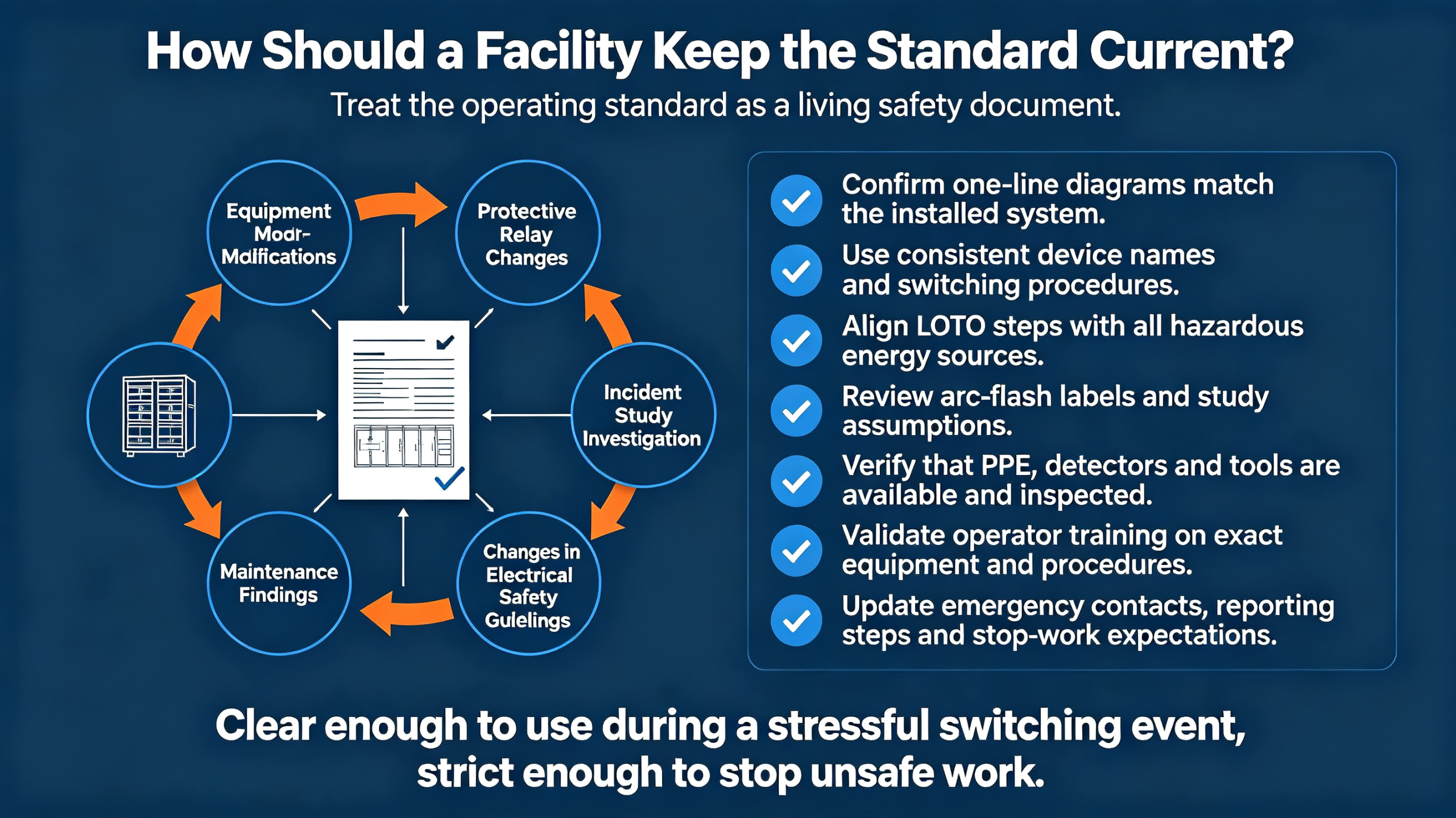

Wie sollte eine Anlage die geltende Norm einhalten?

Eine Anlage sollte ihren Betriebsstandard für Schaltanlagen als ein lebendiges Sicherheitsdokument betrachten und nicht als ein einmal erstelltes, anschließend vergessenes Heft. Standards, der Zustand der Ausrüstung, die Personalbesetzung, Fehlerströme, Schutzeinstellungen sowie Betriebsmodi können sich im Laufe der Zeit ändern. Eine Überprüfung sollte nach Änderungen an der Ausrüstung, Anpassungen der Schutzrelais, Untersuchungen von Störungen, Aktualisierungen von Arc-Flash-Studien, Wartungsergebnissen oder Änderungen geltender elektrischer Sicherheitsrichtlinien erfolgen.

Eine praktische Überprüfungs-Checkliste umfasst:

1. Stellen Sie sicher, dass Einliniendiagramme mit dem installierten System übereinstimmen.
2. Überprüfen Sie, ob Kennzeichnungen, Gerätenamen und Schaltprozeduren eine konsistente Ausrüstungsidentifikation verwenden.
3. Prüfen Sie, ob die Lockout/Tagout-Schritte allen möglichen Quellen gefährlicher Energie entsprechen.
4. Überprüfen Sie die Arc-Flash-Kennzeichnungen und die Annahmen der Studie auf Richtigkeit.
5. Vergewissern Sie sich, dass PSA, Spannungsmessgeräte, Erdungsgeräte und Bedienwerkzeuge verfügbar und geprüft sind.
6. Stellen Sie sicher, dass die Bediener entsprechend genau auf die eingesetzte Ausrüstung und die jeweiligen Verfahren geschult sind.
7. Aktualisieren Sie Notfallkontakte, Meldeverfahren und Anforderungen zum Arbeitsstopp.

Der beste Standard ist klar genug, um ihn bei einem stressigen Schaltvorgang anzuwenden, und streng genug, um unsichere Arbeiten zu verhindern. Für Mittelspannungsanlagen ist dieses Gleichgewicht unerlässlich: schriftliche Verfahren, qualifiziertes Personal, gewartete Ausrüstung und disziplinierte Prüfungen wirken zusammen, um einen sicheren Betrieb wiederholbar zu gestalten.
