Tägliche Wartung und Fehlerbehebung bei Mittelspannungsschaltanlagen

Mittelspannungsschaltanlagen spielen eine entscheidende Rolle bei der sicheren Stromverteilung, der Isolierung von Störungen sowie dem Schutz nachgeschalteter Geräte. Eine praxisnahe Wartungsstrategie hilft Teams, frühzeitig Warnsignale zu erkennen, bevor sie zu Ausfällen, Sicherheitsvorfällen oder kostspieligen Geräteschäden führen. Dieser Leitfaden erläutert die tägliche Pflege, die Prioritäten bei Inspektionen sowie Schritte zur Fehlersuche für Facility-Teams, Anlageningenieure und alle, die mit einem Unternehmen zur Wartung von Mittelspannungsschaltanlagen zusammenarbeiten.

Was sollte die tägliche Wartung von Mittelspannungsschaltanlagen umfassen?

Die tägliche Wartung von Mittelspannungsschaltanlagen sollte eine visuelle Inspektion, Umgebungsprüfungen, die Überprüfung des Betriebszustands, die Erkennung ungewöhnlicher Geräusche oder Gerüche sowie die Feststellung umfassen, ob Anzeigen, Messgeräte, Alarme und Schutzeinrichtungen im Normalzustand sind. Ziel ist nicht, die Anlagen jeden Tag vollständig zu demontieren, sondern kleine Veränderungen schnell zu erkennen, damit qualifiziertes Personal diese sicher untersuchen kann. Bei Mittelspannungsschaltanlagen kann eine konsequente Beobachtung oft den Unterschied zwischen geplantem Service und einem unerwarteten Stillstand ausmachen.

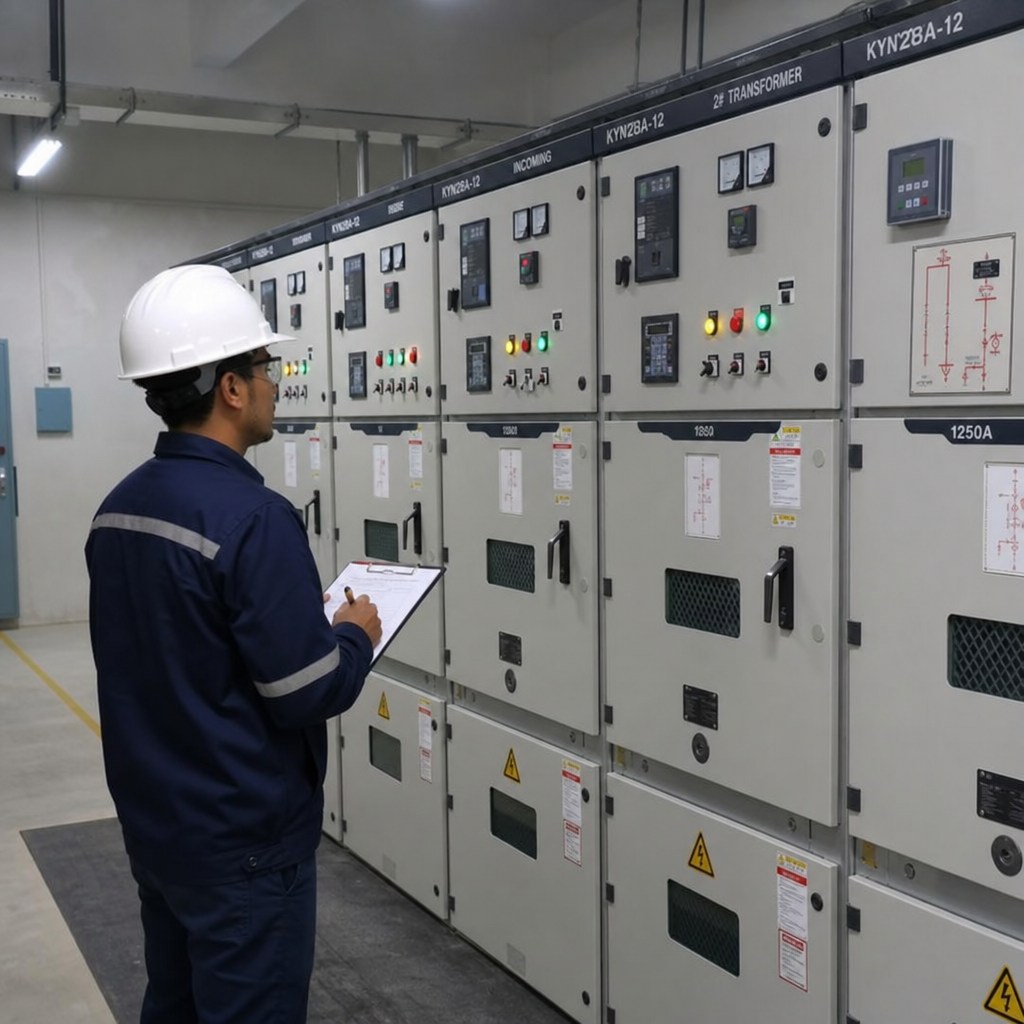

Ein täglicher Rundgang sollte ruhig, systematisch und dokumentiert erfolgen. Bediener sollten das Gesehene und Gehörte mit den normalen Zuständen in diesem speziellen Raum und an dieser Anlagenkonfiguration abgleichen. Sollte etwas ungewöhnlich erscheinen, besteht der sicherste nächste Schritt darin, dies zu protokollieren, den Zugang ggf. zu beschränken und die Angelegenheit an autorisiertes elektrisches Wartungspersonal weiterzuleiten.

Tägliche Inspektionspunkte, die am wichtigsten sind

Eine sinnvolle Inspektion der Schaltanlage konzentriert sich auf Zustände, die die Isolierung, die mechanische Funktionsfähigkeit, die Wärmeentwicklung sowie die Schutzleistung beeinflussen. Obwohl detaillierte Prüfungen in die planmäßige elektrische Wartung der Schaltanlage gehören, können tägliche Kontrollen dennoch sich entwickelnde Probleme aufdecken.

Zu den wichtigsten Inspektionspunkten gehören:

• Zustand des Raumes:Stellen Sie sicher, dass der Schaltanlagenraum sauber, trocken, gut belüftet und frei von gelagerten Materialien ist, die den Zugang oder die Luftzirkulation behindern.
• Temperatur und Luftfeuchtigkeit:Achten Sie auf Anzeichen von Kondensation, Feuchtigkeitsflecken, blockierter Belüftung oder ungewöhnlich heißen Bereichen in der Nähe von Schalttafeln.
• Aussehen des Panels:Prüfen Sie auf Verformungen, Verfärbungen, Korrosion, lose Abdeckungen, beschädigte Kennzeichnungen oder Anzeichen von Staubansammlungen.
• Anzeiger und Messgeräte:Überprüfen Sie die Positionen der Leistungsschalter, die Anzeigen der Relais, die Alarmfenster, die Spannungsanzeige, die Stromwerte sowie die Statuslampen.
• Geräusche und Gerüche:Hören Sie auf Brummen, Knistern, Vibrationen oder Summen, die stärker als gewöhnlich sind. Behandeln Sie brennende Gerüche oder ozonähnliche Gerüche als dringende Warnsignale.
• Kabel- und Abschlussbereiche:Wo es sicher einsehbar ist, achten Sie auf Kriechstromspuren, Verfärbungen, Isolierungsschäden oder Anzeichen von Überhitzung.
• Zugang und Sicherheitsvorrichtungen:Vergewissern Sie sich, dass Türen, Schlösser, Warnschilder, Matten, Notbeleuchtung und der Zugang zum Brandschutz in gutem Zustand sind.

Diese Prüfungen sind durchzuführen, ohne Verriegelungen zu umgehen, unter Spannung stehende Abteilungen unnötig zu öffnen oder freiliegende leitfähige Teile zu berühren. Die Wartung von Mittelspannungsanlagen erfordert Disziplin, da viele Gefahren von außen nicht sichtbar sind.

Erstellung einer praktischen Wartungscheckliste für Mittelspannungsschaltanlagen

Eine Wartungscheckliste für Mittelspannungsschaltanlagen sollte einfach genug sein, um sie täglich anzuwenden, und gleichzeitig detailliert genug, um eine Trendanalyse zu ermöglichen. Die beste Checkliste fragt nicht nur, ob die Anlage „in Ordnung“ ist; sie weist den Inspekteur an, bestimmte Zustände zu beobachten und alles festzuhalten, was sich verändert hat.

Eine praktische tägliche Checkliste kann Folgendes umfassen:

1. Stellen Sie sicher, dass der Schaltraum sicher, sauber, trocken und frei von Hindernissen ist.
2. Prüfen Sie Belüftung, Kühlung, Beleuchtung sowie die allgemeine Raumtemperatur.
3. Überprüfen Sie die Stellungen von Leistungsschaltern, Trennschaltern und Erdungsschaltern anhand der externen Anzeiger.
4. Kontrollieren Sie Relaisfelder, Messgeräte, Meldeanzeigen und Alarmsignale.
5. Achten Sie auf ungewöhnliche Geräusche und notieren Sie Vibrationen, Summen oder Knistern.
6. Suchen Sie nach Rauch, Gerüchen, Staub, Korrosion, Wassereintritt, Schädlingen oder physischen Schäden.
7. Vergewissern Sie sich, dass Inspektionsfenster, Beschriftungen, Schemata und Typenschilder gut lesbar sind.
8. Notieren Sie Lastmesswerte oder sichtbare Zählerstände, sofern dies gemäß den örtlichen Betriebsvorschriften erforderlich ist.
9. Melden Sie Abweichungen unverzüglich gemäß dem genehmigten Wartungsprozess.
10. Unterschreiben, datieren und archivieren Sie das Inspektionsprotokoll für zukünftige Vergleiche.

Tägliche Aufzeichnungen sind besonders wertvoll, wenn ein Fehler auftritt. Sie helfen den Wartungsteams zu ermitteln, ob das Problem plötzlich aufgetreten ist oder sich im Laufe der Zeit entwickelt hat, was die Fehlersuche verkürzt und fundiertere Reparaturentscheidungen ermöglicht.

Häufige Warnzeichen vor einem Schaltanlagenfehler

Schaltanlagenfehler kündigen sich selten freundlich an. Dennoch gehen vielen Ausfällen Anzeichen voraus, die geschultes Personal bei routinemäßigen Inspektionen erkennen kann. Hitze, Verunreinigungen, Feuchtigkeit, mechanischer Verschleiß sowie Isolationsbelastungen sind häufige Ursachen für Probleme in Mittelspannungsschaltanlagen.

Achten Sie genau auf:

• Wiederholte Alarme oder störende Auslösungen:Diese können auf fehlerhafte Schutzparameter, Störungen im Steuerkreis, instabile Lasten oder tatsächlich sich entwickelnde Fehler hinweisen.
• Ungewöhnliche Hitze:Verfärbte Lackierung, heiße Metallgerüche oder sichtbar beschädigte Isolierung können auf schlechte Verbindungen oder Überlastbedingungen hindeuten.
• Feuchtigkeit oder Kondensation:Wasser mindert die Zuverlässigkeit der Isolierung und kann das Risiko von Oberflächenentladungen, Korrosion und Überschlägen erhöhen.
• Staub und Verunreinigungen:Leitfähiger Staub oder chemische Rückstände können Isolationspfade schwächen und Mechanismen beeinträchtigen.
• Mechanische Belastbarkeit:Leistungsschalter oder Trennschalter, die nicht reibungslos funktionieren, können auf Ausrichtungs-, Schmier- oder Verschleißprobleme hinweisen.
• Probleme mit der Relais- oder Steuerstromversorgung:Flackernde Anzeigen, Kommunikationsausfälle oder niedrige Steuerspannungen können die Zuverlässigkeit des Schutzes beeinträchtigen.

Keines dieser Anzeichen sollte ignoriert werden, nur weil die Anlage weiterhin betrieben wird. Eine Schaltanlage kann den Anschein eines ordnungsgemäßen Betriebs erwecken, während sich im Inneren ein schwerwiegender Defekt entwickelt.

Wie sollten Teams Fehler an Mittelspannungsschaltanlagen sicher beheben?

Teams sollten Fehler an Mittelspannungsschaltanlagen zunächst durch sichere Abschottung des Bereichs, Erkennung der Symptome, Prüfung von Alarmen und Schutzprotokollen sowie anschließende Isolierung des Fehlers ausschließlich gemäß zugelassenen Verfahren und unter Einhaltung der Qualifikationen entsprechend geschulten Personals beheben. Der Prozess sollte vom Beobachten zum Nachprüfen führen und nicht auf Vermutungen basieren. Sicherheitsgrenzen, Lockout- und Tagout-Regeln sowie ortsspezifische Schaltverfahren müssen jeden einzelnen Schritt leiten.

Ein strukturiertes Vorgehen erweist sich in der Regel als am effektivsten:

1. Stabilisieren Sie die Situation.Halten Sie nicht qualifiziertes Personal fern, prüfen Sie, ob Brand-, Rauch-, Lichtbogen- oder Schockgefahr besteht, und verständigen Sie das zuständige Elektrofachpersonal.
2. Sammeln Sie Informationen.Protokollieren Sie Relaisziele, Alarmmeldungen, Schalterzustände, Ereignisprotokolle, Lastbedingungen sowie die Beobachtungen der Bediener vor dem Auslösen des Schalters.
3. Ermitteln Sie den betroffenen Abschnitt.Ermitteln Sie, ob das Problem an der Einspeisung, der Sammelschiene, dem Zuleitungskreis, dem Transformator, dem Motorstromkreis, der Steuerstromversorgung oder der Schutzeinrichtung liegt.
4. Prüfen Sie zunächst von außen.Suchen Sie nach sichtbaren Schäden, Gerüchen, Wärmespuren, ausgelösten Hilfsgeräten, durchgebrannten Sicherungen oder sonstigen ungewöhnlichen Anzeichen.
5. Führen Sie Prüfungen nur nach entsprechender Genehmigung durch.Isolationswiderstandsmessungen, Kontaktwiderstandsmessungen, Relaisprüfungen, Zeitmessungen sowie Kabelprüfungen sollten von fachkundigem Personal mit geeigneten Messgeräten durchgeführt werden.
6. Vergewissern Sie sich, bevor Sie die Stromversorgung wieder einschalten.Stellen Sie die Stromversorgung erst wieder her, wenn die Ursache geklärt, die Reparaturen abgeschlossen, die Schutzfunktionen gewährleistet und die Freigabe zur Wiederinbetriebnahme erteilt wurde.

Der Druck, den Betrieb schnell wieder aufzunehmen, kann groß sein; jedoch kann eine Wiederinbetriebnahme ohne Kenntnis der Ursache selbst einen kleinen Fehler zu schweren Schäden an der Ausrüstung führen.

Wann ist ein spezialisiertes Wartungsunternehmen erforderlich?

Ein spezialisiertes Wartungsunternehmen für Mittelspannungsschaltanlagen wird benötigt, wenn die Arbeiten interne Inspektionen, Schalterwartungen, Relaisprüfungen, Isolationsdiagnostik, Störungsuntersuchungen, Nachrüstungen oder andere Tätigkeiten umfassen, die über die routinemäßige äußere Beobachtung hinausgehen. Mittelspannungsanlagen erfordern spezielle Schulungen, Prüfgeräte, Verfahren sowie Sicherheitsmaßnahmen. Die Einbindung erfahrener Fachkräfte ist häufig der effizienteste Weg, Risiken zu minimieren und das Vertrauen in das System wiederherzustellen.

Spezialisten können dabei helfen, standortspezifische Wartungspläne zu erstellen, regelmäßige Stillstandsinspektionen durchzuführen, Isoliersysteme zu reinigen und zu prüfen, Leistungsschalter zu warten, Schutzgeräte zu überprüfen sowie die festgestellten Ergebnisse zu dokumentieren. Zudem können sie einschätzen, ob wiederkehrende Probleme mit der Ausrüstung, der Umgebung, dem Lastprofil oder den Betriebsabläufen zusammenhängen.

Wartungsgewohnheiten, die die Zuverlässigkeit erhöhen

Gute Wartung bedeutet nicht nur, bei einem Ausfall zu reagieren. Es ist eine Gewohnheit der Beobachtung, Dokumentation, Sauberkeit und rechtzeitigen Korrektur. Bei der Mittelspannungswartung können kleine Verbesserungen in der täglichen Disziplin langfristig zur Zuverlässigkeit beitragen.

Hilfreiche Verfahren umfassen:

• Halten Sie den Schaltanlagenraum ausschließlich für befugtes Personal zugänglich.
• Sorgen Sie für ausreichend freien Raum um die Schaltschränke, um deren Bedienung und den Notfallzugang zu gewährleisten.
• Begrenzen Sie Staub, Feuchtigkeit, Schädlinge und korrosive Dämpfe.
• Prüfen Sie Inspektionsprotokolle regelmäßig, statt sie ungelesen wegzuwerfen.
• Planen Sie regelmäßige Wartungen der elektrischen Schaltanlagen entsprechend der Belastung der Geräte, ihrem Alter, der Umgebung sowie den Empfehlungen des Herstellers.
• Schulen Sie die Bediener, ungewöhnliche Geräusche, Gerüche, Alarmmeldungen und visuelle Veränderungen zu erkennen.
• Behandeln Sie wiederholte kleinere Mängel als typische Muster und nicht als isolierte Störungen.

Diese Gewohnheiten helfen Wartungsteams, von reaktiven Reparaturen zu geplanten Eingriffen überzugehen.

Ein zuverlässiges System beginnt mit konstanter Aufmerksamkeit.

Die tägliche Wartung und Fehlersuche an Mittelspannungsschaltanlagen dient letztlich dem Schutz von Personen, Anlagen und der Sicherstellung der Stromversorgung. Tägliche Kontrollen ersetzen weder professionelle Prüfungen noch geplante Wartungsarbeiten, bilden jedoch die erste Verteidigungslinie gegen vermeidbare Ausfälle.

Durch die Verwendung einer klaren Wartungscheckliste für Mittelspannungsschaltanlagen, die Dokumentation jeder Inspektion sowie die Einbindung qualifizierter Fachkräfte bei Bedarf können Betriebe Mittelspannungsschaltanlagen mit größerer Zuversicht betreiben. Die sichersten und zuverlässigsten Systeme sind in der Regel jene, die täglich sorgfältig überwacht werden.
